|
CARMO工具鋼是一種多用途的空氣硬化工具鋼，具有良好的韌性和熱處理時的優(yōu)異尺寸穩(wěn)定性。CARMO是O1油硬化工具鋼和D2高碳高鉻工具鋼之間耐磨性的中間體。CARMO提供強(qiáng)度和韌性，工具性能，價格和各種產(chǎn)品形式的有效組合。
CARMO應(yīng)用：沖頭和模具，夾頭，木工切削工具，注塑工具，定位銷，錘子，工業(yè)刀具和量具
CARMO化學(xué)成分
|
碳
|
錳
|
硅
|
鉻
|
鉬
|
釩
|
|
1.00
|
0.75
|
0.30
|
5
|
1.00
|
0.25
|

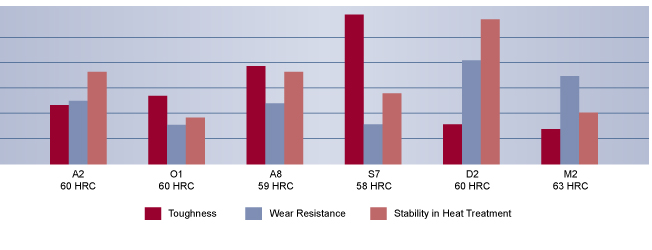

CARMO相對屬性
CARMO物理特性
密度： 0.284 lb / in 3（7861 kg / m 3）
比重： 7.86
彈性模量： 30 x 10 6 psi（207GPa）

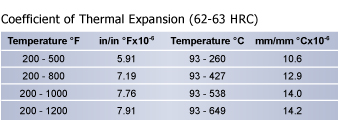

（207 GPa W / m /°K）
可加工性： 1％碳鋼的70％
CARMO熱處理說明
硬化
臨界溫度： Ac1：1460°F（793°C）
預(yù)熱：以不超過400°F /小時（222°C /小時）的速率加熱至1150-1250°F（621-677°C）并均衡。然后加熱至1300-1400°F（704-760°C）。
奧氏體化（高溫）：從預(yù)熱中緩慢加熱。熔爐或鹽：1725-1750°F（941-954°C）第一英寸（25.4 mm）厚度浸泡30分鐘，每增加一英寸（25.4 mm）浸泡15分鐘。
淬火：空氣，加壓氣體或中斷油至150-125°F（66-51°C）。
注意：橫截面尺寸超過3英寸（76.2毫米）的尺寸可能無法通過在靜止空氣中冷卻而達(dá)到完全硬度。通常需要通過使用鼓風(fēng)，加壓氣體或間斷油淬火將淬火冷卻速率提高到1400至900°F（760至482℃）。對于油淬火，淬火至黑色，約900°F（482℃），然后在靜止空氣中冷卻至150-125°F（66-51℃）。

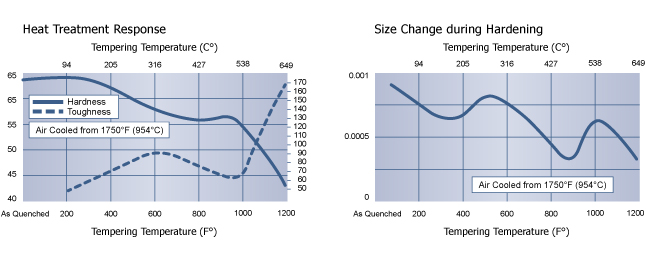

回火：淬火后立即回火。保持溫度每英寸（25.4毫米）厚度1小時，最少2小時，然后空氣冷卻至環(huán)境溫度。典型的回火范圍為350至500°F（177至260°C）。
為了最大限度地減小橫截面內(nèi)部應(yīng)力大于6英寸（152.4 mm）并提高熱處理后EDM的工具的穩(wěn)定性，強(qiáng)烈建議在回火溫度下浸泡4到6小時。
深冷處理：有些人喜歡進(jìn)行深冷處理，作為奧氏體化處理中淬火的延伸。其他人喜歡在回火后進(jìn)行低溫處理。
退火
退火必須在熱加工后和再硬化之前進(jìn)行。
以不超過400°F /小時（222°C /小時）至1550°F（843°C）的速率加熱，并保持最高厚度每英寸（25.4mm）的溫度1小時; 最少2小時。然后用爐子以不超過每小時50°F（28°C /小時）至1000°F（538°C）的速度緩慢冷卻。繼續(xù)在爐中或空氣中冷卻至環(huán)境溫度。所得硬度應(yīng)最大為235 HBW。
|
