NAK80鋼現(xiàn)貨：圓棒、板材、鍛件、特殊尺寸可訂貨！
NAK80拉 伸 性 能
軋制材、初始硬度 40HRC）

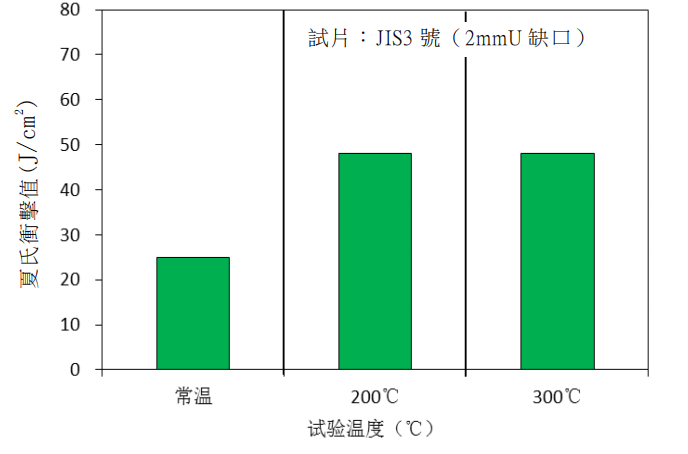

NAK80任性
軋制材、L 方向、初始硬度 40HRC

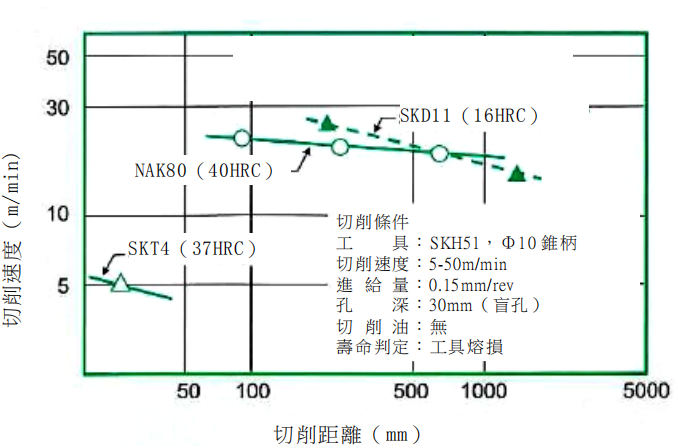

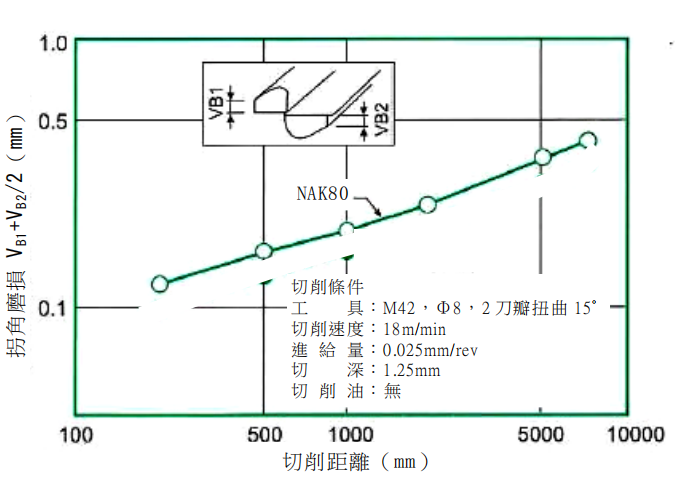

NAK80切 削 性
放電加工面硬度不上升，便于精密加工。

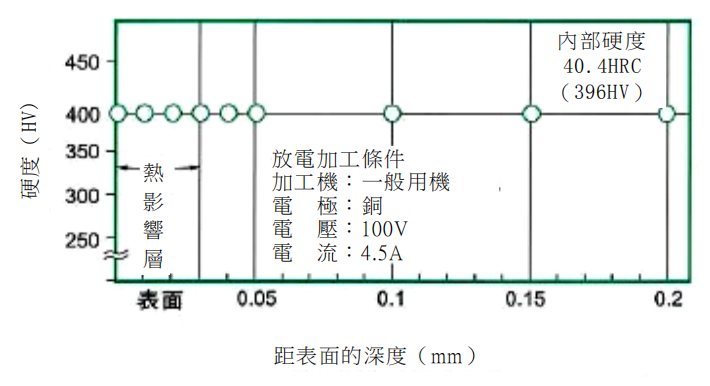

放電加工面的硬度分布

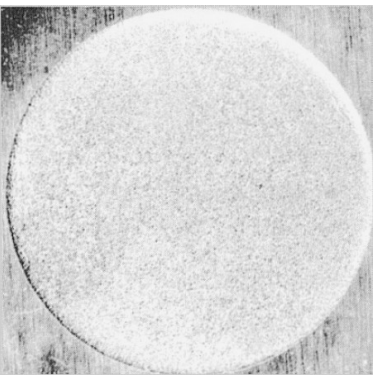

●放電加工表面
放電加工條件
加工機(jī)：牧野銑刀制
EDNC-22
電 極：銅（Φ20） 電 壓：100V
電 流：3.5A
電極消耗：1%以下
加工面粗糙度：16μm
NAK80焊 接 性 能
焊接部位硬度不升高。焊接后，加以時(shí)效處理，則不會(huì)產(chǎn)生蝕紋不均。

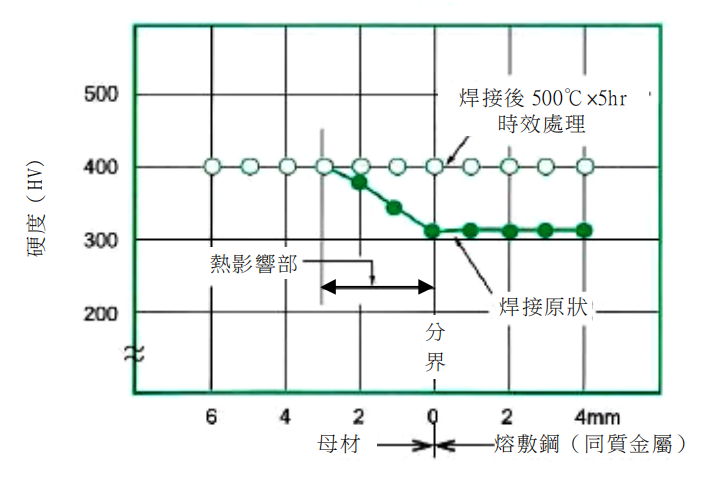

熔敷鋼與母材的硬度分布
焊接條件
焊接法：TIG 焊接（氬氣保護(hù)） 預(yù) 熱：300～400℃
電 流：150～170A
焊 條：同質(zhì)金屬（NAK-W）

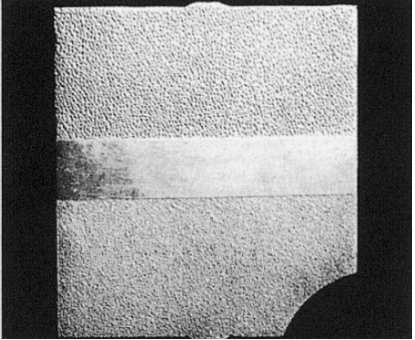

焊接原狀
焊接后→時(shí)效處理
（500℃×5hr、風(fēng)冷）
NAK80氧化性能
NAK80物理性能
熱膨脹率
|
溫度
|
20～100 ℃
|
20～200 ℃
|
20～300 ℃
|
|
×10- 6/K
|
11.3
|
12.5
|
13.4
|
導(dǎo)熱率
|
溫度
|
20℃
|
100℃
|
200℃
|
300℃
|
|
W/m? K
cal/cm?sec?℃
|
38.9
[0.093]
|
39.3
[0.094]
|
41.9
[0.100]
|
42.7
[0.102]
|
比熱
|
溫度
|
20℃
|
|
J/kg? K
|
653
|
|
cal/g? ℃
|
[0.156]
|
楊氏模量
NAK80堆焊修補(bǔ)
|
模具事先清理
全面去除油脂、污物、氧化皮等
全面去除裂紋、表面處理層
坡口加工拐角 3R 以上2.堆焊焊條
NAK-W 3.預(yù)熱
300～400℃
利用加熱爐或丙烷、天然氣緩慢加熱4.焊接
直流正極性、分段退焊法
條件
焊條直徑 電極直徑 電流
1.6mm 1.6mm 70～150A
2.4mm 2.4mm 150～250A
后熱處理
450～500℃×1h
|
氬氣6～9L/min 7～10L/min
|
【注意事項(xiàng)】
|
|
利用丙烷、天然氣噴燒進(jìn)行預(yù)熱和后
|
|
熱處理時(shí)，為防止開裂起見， 實(shí)行全
|
|
面加熱為宜。
|
|
堆焊或使用中焊補(bǔ)裂紋時(shí)，往往焊層
|
|
較厚。視堆焊量的多少， 有時(shí)即使稍
|
|
微犧牲尺寸變化，也要在堆焊后立即
|
|
消除應(yīng)力（870℃）并進(jìn)行時(shí)效處理（500
|
|
～520℃）。
|
|
