314,1.4841,1Cr25Ni20Si2 奧氏體高硅耐熱不銹鋼、現(xiàn)貨:圓棒、板材、鍛件、特殊尺寸可訂貨!
314是奧氏體不銹鋼,因?yàn)槌煞种泄韬扛撸透邷匮趸詮?qiáng),314主要用作耐熱鋼。
標(biāo)準(zhǔn)對照
中國
|
GB/T 1221-2007
GB/T 4237-2007
|
16Cr25Ni20Si2
(1Cr25Ni20Si2)
|
美國
|
ASTM A276-2010
|
S31400
314
|
德國
|
DIN EN 10088-1-2005
DIN EN 10095-1999
SEW 470
|
X15CrNiSi25-21
1.4841
|
成分規(guī)范
牌號(hào)
|
16Cr25Ni20Si2
|
314
|
1.4841
|
C
|
≤0.20
|
≤0.25
|
≤0.20
|
Si
|
1.50~2.50
|
1.50~3.00
|
1.50~2.50
|
Mn
|
≤1.50
|
≤2.00
|
≤2.00
|
P
|
≤0.040
|
≤0.045
|
≤0.045
|
S
|
≤0.030
|
≤0.030
|
≤0.015
|
Ni
|
18.0~21.0
|
19.0~22.0
|
19.0~22.0
|
Cr
|
24.0~27.0
|
23.0~26.0
|
24.0~26.0
|
N
|
—
|
—
|
≤0.11
|
材料性能
①抗氧化性、抗?jié)B碳性優(yōu)于310S,韌性、可焊性較310S略差。
②最高使用溫度1200℃,連續(xù)使用最高溫度1150℃,間歇使用最高溫度1050~1100℃。
③對含硫氣氛敏感,在600~800℃有有析出相的脆化傾向。
④較好的抗一般腐蝕性能。

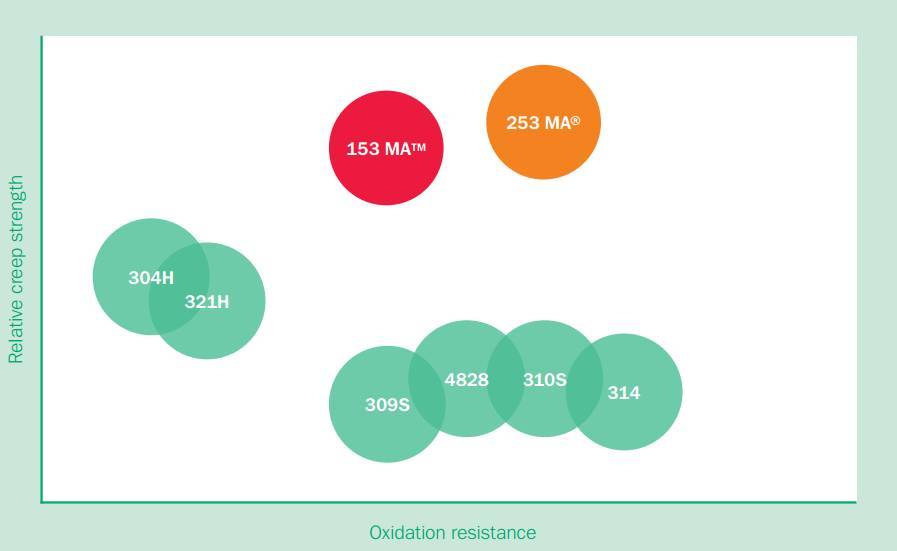

▽314與常見耐熱鋼性能比較圖
注:Oxidation resistance=抗氧化能力;Relative creep strength=相對蠕變強(qiáng)度。
應(yīng)用場合
314具有優(yōu)異的耐高溫性能,主要用于各種承受應(yīng)力的爐用構(gòu)件,如工作溫度在1000~1100℃的鍋爐吊架等。
|
