公司新聞 /page.html

您當(dāng)前位置：首頁 > 公司新聞 >> 產(chǎn)品技術(shù)

K93600-低?高熱膨脹合金

發(fā)布時(shí)間:2023-08-08 16:26:59 | 瀏覽次數(shù)：

K93600是以鎳(36%)和鐵為主成分的合金，本合金熱膨脹率非常低，約為18-8不銹鋼的1/10左右，可極大控制溫度變化引起的熱應(yīng)力，不需要進(jìn)行使用低溫材料時(shí)必要的皺紋、波紋、環(huán)形等復(fù)雜的形狀加工。
特別是在極低溫條件下，兼具高韌性和良好的焊接性。由于這些特性，K93600廣泛應(yīng)用作液化天然氣船和陸地儲(chǔ)罐的內(nèi)層薄膜材料，以及各種極低溫流體用容器材料、配管材料。

化學(xué)成分

	C	Si	Mn	P	S	Ni	Fe
最小	―	―	0.2	―	―	35	殘
最大	0.04	0.25	0.4	0.008	0.0015	36.5	殘

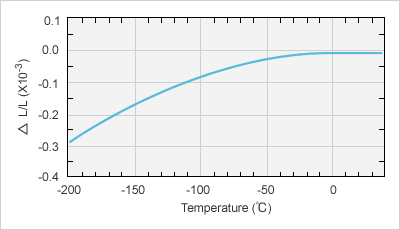

在低溫下的尺寸變化與溫度的關(guān)系

Image: 在低溫下的尺寸變化與溫度的關(guān)系

物理性能

比熱(J/kg?K)	-196–20℃	92
電阻率(μΩ?cm)	at 20℃	78
熱傳導(dǎo)率	at 20℃	10.5
熱傳導(dǎo)率	at 50℃	5.4
平均熱膨脹系數(shù)(×10^-6/℃)	-180–0℃	1.5±0.5
彈性模量(MPa)		145,000
居里點(diǎn)(℃)		240–260

機(jī)械性能

0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)
≧ 275	≧ 460	≧ 30

熱膨脹率

常溫下的熱膨脹率約為18-8不銹鋼的1/10，因此，可極大控制溫度變化引起的熱應(yīng)力。

低溫韌

由于是奧氏體組織，無沖擊值的轉(zhuǎn)變現(xiàn)象，即使在常溫、極低溫條件下也具有足夠的韌性。

朔性加工性

常溫下柔軟，拉伸性好，易于加工。

耐腐蝕性

由于不像不銹鋼那樣含有可提高耐腐蝕性的Cr，容易生銹，應(yīng)加以注意。

用途

液化天然氣船和陸地貯罐的內(nèi)層薄膜材料、極低溫流體用容器材料和設(shè)備配管構(gòu)件。

上海奔來【BENLAI】為了滿足客戶高質(zhì)量標(biāo)準(zhǔn)，我們對(duì)流程操作不斷監(jiān)控、優(yōu)化和完善。我們的質(zhì)量管理系統(tǒng)通過了ISO9001:2000認(rèn)證。

上海工商

網(wǎng)站建設(shè)：創(chuàng)世網(wǎng)絡(luò)
