斗破苍穹续集,盗墓笔记有声小说

2.4665-耐熱合金2.4665

發(fā)布時(shí)間:2023-08-08 16:39:41 | 瀏覽次數(shù)：

2.4665——與Hastelloy^® X相匹敵的合金——是固溶強(qiáng)化型鎳基耐熱合金，在1200℃高溫下仍具有極高的強(qiáng)度和耐氧化性。由于具有極佳的加工性和焊接性，廣泛用應(yīng)用于燃?xì)鉁u輪構(gòu)件和各種加熱爐部件等。

化學(xué)成分

	C	Si	Mn	P	S	Ni	Cr	Mo	Co	W	Fe	B
最小	0.05	―	―	―	―	―	20.5	8.0	0.5	0.2	17.0	―
最大	0.15	1.0	1.0	0.040	0.030	殘	23.0	10.0	2.5	1.0	20.0	0.010

室溫機(jī)械性能

2.4665

0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	(HV)	(HR)
≧ 310	≧ 724	≧ 35	―	―

示例

	0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度
	0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	(HV)	(HR)
熱軋板 6mm^t	388	772	40	―	204
冷軋板 1.2mm^t	369	777	45	183	―

沖擊值

高溫強(qiáng)度

高溫特性

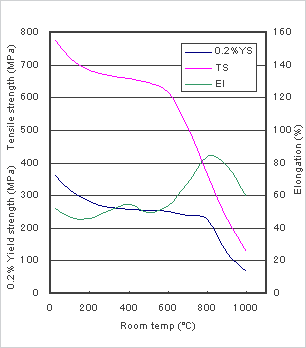

高溫短時(shí)間拉伸試驗(yàn)

Image: 高溫特性

蠕變斷裂試驗(yàn)結(jié)果

2.4665

試驗(yàn)溫度(℃)	試驗(yàn)負(fù)荷(MPa)	斷裂時(shí)間(hr)	斷裂伸長(zhǎng)(%)
816	110	24	8

示例

	試驗(yàn)溫度(℃)	試驗(yàn)負(fù)荷(MPa)	斷裂時(shí)間(hr)	斷裂伸長(zhǎng)(%)
熱軋板 35t	816	110	63	76
熱軋板 12t	816	110	77	97
冷軋板 3t	816	110	93	79
冷軋板 1.2t	816	110	67	74

可成形性

下表為2.4665(板厚1.5mm，固溶處理，No.2B精加工材料)的可成形性試驗(yàn)結(jié)果。

杯突值(mm)	極限拉伸比
10.3	2.10

可彎曲性

下面為2.4665(板厚3mm，固溶處理，No.28B精加工材料)的彎曲試驗(yàn)結(jié)果。彎曲半徑為 2t(t為公稱板厚)，彎曲角度為180°。

Image: 未開(kāi)裂

2.4665的推薦固溶處理溫度為1149℃～1177℃。(1149℃～1177℃為SAE AMS5536中規(guī)定的固溶處理溫度。)
為了抑制析出物生成，熱處理后必須急冷。

2.4665推薦熱加工溫度范圍為982～1177℃。

2.4665很容易進(jìn)行冷加工。但與標(biāo)準(zhǔn)奧氏體不銹鋼相比，加工時(shí)需要施加更大的力度。

不管是任何加工工藝，為了獲得良好的蠕變性能，加工后必須先進(jìn)行固溶處理然后才能使用。

2.4665具有良好的焊接性，與標(biāo)準(zhǔn)奧氏體不銹鋼一樣，可進(jìn)行TIG焊接、MIG焊接以及手工電弧焊。

燃?xì)鉁u輪的燃燒缸、補(bǔ)燃器錐管以及其它各種部件、加熱爐的風(fēng)扇、轉(zhuǎn)筒、拖盤(pán)、金屬件以及其它各種部件等。

上海奔來(lái)【BENLAI】為了滿足客戶高質(zhì)量標(biāo)準(zhǔn)，我們對(duì)流程操作不斷監(jiān)控、優(yōu)化和完善。我們的質(zhì)量管理系統(tǒng)通過(guò)了ISO9001:2000認(rèn)證。
