朔性加工性
可成形性
下表為SAE AMS 5536(板厚1.5mm，固溶處理，No.2B精加工材料)的可成形性試驗結(jié)果。
可彎曲性
下面為SAE AMS 5536(板厚3mm，固溶處理，No.28B精加工材料)的彎曲試驗結(jié)果。彎曲半徑為 2t(t為公稱板厚)，彎曲角度為180°。

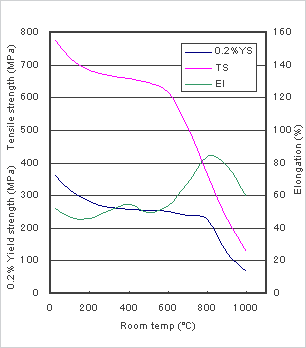

熱處理
SAE AMS 5536的推薦固溶處理溫度為1149℃～1177℃。(1149℃～1177℃為SAE AMS5536中規(guī)定的固溶處理溫度。)
為了抑制析出物生成，熱處理后必須急冷。
朔性加工性
SAE AMS 5536推薦熱加工溫度范圍為982～1177℃。
SAE AMS 5536很容易進(jìn)行冷加工。但與標(biāo)準(zhǔn)奧氏體不銹鋼相比，加工時需要施加更大的力度。
不管是任何加工工藝，為了獲得良好的蠕變性能，加工后必須先進(jìn)行固溶處理然后才能使用。
焊接性
SAE AMS 5536具有良好的焊接性，與標(biāo)準(zhǔn)奧氏體不銹鋼一樣，可進(jìn)行TIG焊接、MIG焊接以及手工電弧焊。
用途
燃?xì)鉁u輪的燃燒缸、補(bǔ)燃器錐管以及其它各種部件、加熱爐的風(fēng)扇、轉(zhuǎn)筒、拖盤、金屬件以及其它各種部件等。
