欢乐颂小说在线阅读,完美世界国际版下载

S66286-耐熱合金S66286

發(fā)布時(shí)間:2023-08-08 16:55:32 | 瀏覽次數(shù)：

S66286在700℃以下具有優(yōu)于奧氏體不銹鋼的高溫強(qiáng)度，屬于沉淀析出硬化耐熱不銹鋼。與SUS 304相比Ni含量多，且添加有Ti、Al等硬化元素。因此，通過(guò)時(shí)效硬化處理，會(huì)有γ’相(fcc_Ni3(Al,Ti))析出，高溫強(qiáng)度將得到顯著提高。

化學(xué)成分

AMS 5525 / UNS S66286

	C	Si	Mn	P	S	Ni	Cr	Mo	Al	Ti	B	V	Co
最小	―	―	―	―	―	24.00	13.50	1.00	―	1.90	0.003	0.10	―
最大	0.08	1.00	2.00	0.025	0.025	27.00	16.00	1.50	0.35	2.35	0.010	0.50	1.00

物理性能

比熱(J/kg?K)		460
電阻率(μΩ?cm)		91
熱傳導(dǎo)率(W/m?K)	150℃	15.0
平均熱膨脹系數(shù)(10^-6/℃)	20–100℃	16.8
	20–500℃	17.7
	20–650℃	17.4
	20–750℃	18.5
	20–950℃	19.4
縱向彈性模量(MPa)		20.1 x 10⁴
強(qiáng)磁性		無(wú)
熔點(diǎn)(℃)		1371-1427

機(jī)械性能

固溶熱處理

AMS 5525 / UNS S66286

0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度 (HRB)	備注
―	≦ 724	≧ 25	≦ 90	板厚1mm以上

示例

	0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度 (HRB)	備注
冷軋板	344	665	40	86	0.2%屈服應(yīng)力為參考值

固熔熱處理后時(shí)效處理材料

AMS 5525 / UNS S66286

0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度 (HRC)	備注
≧ 655	≧ 965	≧ 15	24-35	板厚1mm以上

示例

	0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度 (HRC)	備注
冷軋板	774	1099	25	32	-

加工硬化特性

NAS 660的加工硬化特性與S310S相同，可進(jìn)行與S310S一樣的冷加工。

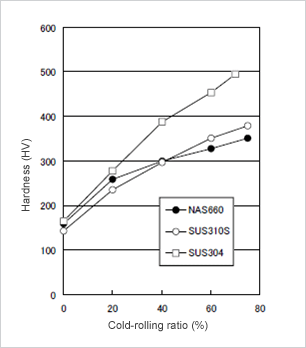

Image: 加工硬化特性

時(shí)效硬化特性

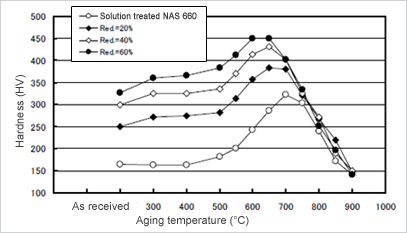

下圖為在各個(gè)溫度條件下保持16hr時(shí)后的NAS 660時(shí)效硬化程度。固溶熱處理材料在700℃左右的溫度下進(jìn)行熱處理，可獲得最高的硬度，冷軋材料可以在在更低的溫度條件下獲得最高的硬度。

Image: 時(shí)效硬化特性

高溫強(qiáng)度

高溫短時(shí)間拉伸試驗(yàn)

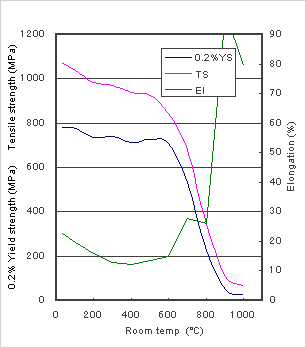

Image: 高溫短時(shí)間拉伸試驗(yàn)

蠕變強(qiáng)度

對(duì)固溶熱處理材料進(jìn)行時(shí)效處理(720℃×16hr)后得到的試驗(yàn)值示例。

	試驗(yàn)溫度(℃)	斷裂強(qiáng)度(N/mm2)	延伸率(%)	蠕變強(qiáng)度(N/mm2)
	試驗(yàn)溫度(℃)	斷裂強(qiáng)度(N/mm2)	延伸率(%)	0.5%總應(yīng)變	1.0%總應(yīng)變
a) 100 hr 強(qiáng)度特性	538	689	3	559	634
	593	562	3	525	551
	649	434	5	365	414
	704	304	12	207	244
	732	241	28	―	―
	816	90	55	―	―
b) 1000 hr 強(qiáng)度特性	538	599	3	537	585
	593	490	3	469	482
	649	317	9	241	282
	704	207	24	―	155
	732	148	35	―	―
	816	58	―	―	―

耐腐蝕性

高于SUS 304(標(biāo)準(zhǔn)奧氏體不銹鋼)，在時(shí)效熱處理后也保持不變。

用點(diǎn)蝕電位來(lái)評(píng)價(jià)耐點(diǎn)腐蝕性能

合金	處理	耐點(diǎn)腐蝕
NAS 660	固溶熱處理材料	0.37V
NAS 660	時(shí)效熱處理材料	0.38V
SUS 304	固溶熱處理材料	0.28V

試驗(yàn)方法：5% NaCl at 30℃

熱處理

NAS 660為沉淀析出硬化合金，如在固溶處理后進(jìn)行時(shí)效處理，可提高強(qiáng)度，發(fā)揮出其特性。一般進(jìn)行如下所示的二級(jí)熱處理。

固溶熱處理 980℃，保持后油冷或水冷
時(shí)效硬化處理 720℃，保持16小時(shí)后空冷

固溶處理的冷卻方法應(yīng)采用油冷或水冷，薄板時(shí)也可進(jìn)行空冷。
如果時(shí)效處理溫度、保持時(shí)間等因素不夠恰當(dāng)時(shí)，有時(shí)無(wú)法獲得目標(biāo)強(qiáng)度，必須加以注意。

原則上出貨狀態(tài)是以固溶熱處理后的狀態(tài)出廠。

焊接性

對(duì)于薄板，可在與奧氏體不銹鋼相同條件下進(jìn)行點(diǎn)焊、TIG焊接、MIG焊接以及手工電弧焊。

切削性

切削性略優(yōu)于標(biāo)準(zhǔn)奧氏體不銹鋼。切削時(shí)雖然可用高速鋼工具，但應(yīng)盡量使用超硬合金工具，必須將推進(jìn)速度調(diào)慢，加大切削深度。

用途

NAS 660主要用于噴氣飛機(jī)發(fā)動(dòng)機(jī)、燃?xì)鉁u輪以及渦輪增壓器部件等有高溫強(qiáng)度要求的用途。

上海奔來(lái)【BENLAI】為了滿足客戶高質(zhì)量標(biāo)準(zhǔn)，我們對(duì)流程操作不斷監(jiān)控、優(yōu)化和完善。我們的質(zhì)量管理系統(tǒng)通過(guò)了ISO9001:2000認(rèn)證。
