熱處理
1.4876與奧氏體不銹鋼一樣，具有奧氏體組織，熱處理也可采用與奧氏體不銹鋼同樣的方式。通?？捎玫臒崽幚頊囟热缦?。
-
退火 980～1100℃ 急冷
-
消除應(yīng)力退火 780～870℃ 空冷
在使用環(huán)境溫度高、要求具有一定的蠕變斷裂強(qiáng)度時(shí)，可采用基于ASTM B409的下述熱處理方法。
-
固溶熱處理溫度 1121℃以上／1149℃以上 急冷
朔性加工性
熱加工和冷卻的加工性能與奧氏體鋼大體相同。
熱加工溫度為1000～1230℃，簡(jiǎn)易加工可在850℃以下進(jìn)行。但在650～850℃溫度范圍內(nèi)會(huì)發(fā)生開裂，請(qǐng)務(wù)必避開。
冷加工性完全與奧氏體不銹鋼一樣，但加工硬化特性?shī)W氏體不銹鋼略低。
焊接性
1.4876的焊接與標(biāo)準(zhǔn)奧氏體不銹鋼一樣，可采用TIG焊接、MIG焊接以及手工電弧焊。

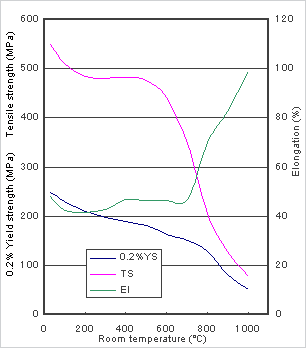

高溫特性
由于其Ni、Cr含量高，因此在高溫環(huán)境下，對(duì)氧化以及滲碳的耐受性高，耐氧化性優(yōu)于SUS 310S，甚至接近NAS 600。
具有良好的高溫強(qiáng)度，幾乎與NAS 600相當(dāng)，且在使用過(guò)程中不會(huì)析出σ相而導(dǎo)致脆化，廣泛用作耐熱材料。
一般在600℃以下的溫度環(huán)境下采用NAS 800，而在更高的溫度環(huán)境下，且對(duì)蠕變性能特性有要求時(shí)，則采用NAS 800H/NAS 800T。
耐腐蝕性
在硝酸、硝酸和硫酸混合液等氧化性腐蝕環(huán)境，以及蘇打鹽等熔鹽中都具有良好的耐腐蝕性，且對(duì)應(yīng)力腐蝕開裂的敏感性優(yōu)于標(biāo)準(zhǔn)奧氏體不銹鋼。
用途
廣泛應(yīng)用于各種化工成套設(shè)備、熱處理爐、以及在高溫環(huán)境下使用的材料。
上海奔來(lái)【BENLAI】為了滿足客戶高質(zhì)量標(biāo)準(zhǔn)，我們對(duì)流程操作不斷監(jiān)控、優(yōu)化和完善。我們的質(zhì)量管理系統(tǒng)通過(guò)了ISO9001:2000認(rèn)證。
