怎样写网络小说,小说排行榜

NCF 800-耐熱合金NCF800

發(fā)布時(shí)間:2023-08-08 16:23:40 | 瀏覽次數(shù)：

NCF 800——與Incoloy^® 800相匹敵的合金——屬于高鎳耐熱鋼，在高溫環(huán)境下具有良好的強(qiáng)度和耐腐蝕性、耐氧化性。成分組織接近于奧氏體不銹鋼，且具有與Inconel^®合金相當(dāng)?shù)奶匦浴?/span>

化學(xué)成分

JIS G4902 / NCF 800

	C	Si	Mn	P	S	Ni	Cr	Cu	Al	Ti	Fe
最小	―	―	―	―	―	30.00	19.00	―	0.15	0.15	―
最大	0.10	1.00	1.50	0.030	0.015	35.00	23.00	0.75	0.60	0.60	Bal.

高溫特性

室溫機(jī)械性能

JIS G4902 / NCF 800

0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	(HV)	(HB)
≧ 205	≧ 520	≧ 30	≦ 182	≦ 179

ASTM B409 / UNS N08800

0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	(HV)	(HB)
≧ 205	≧ 520	≧ 30	―	―

EN10095 / 1.4876

0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	(HV)	(HB)
≧ 170	450-680	≧ 30	―	≦ 192

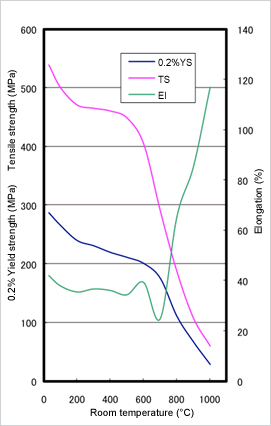

高溫強(qiáng)度

Image: 高溫強(qiáng)度

NCF 800與奧氏體不銹鋼一樣，具有奧氏體組織，熱處理也可采用與奧氏體不銹鋼同樣的方式。通?？捎玫臒崽幚矸椒ㄈ缦?。

熱加工和冷卻的加工性能與奧氏體鋼大體相同。熱加工溫度為1000～1230℃，簡易加工可在850℃以下進(jìn)行。但在650～850℃溫度范圍內(nèi)會發(fā)生開裂，請務(wù)必避開。冷加工性完全與奧氏體不銹鋼一樣，但加工硬化特性比奧氏體不銹鋼略低。

NCF 800的焊接與標(biāo)準(zhǔn)奧氏體不銹鋼一樣，可采用TIG焊接、MIG焊接以及手工電弧焊。

由于其Ni、Cr含量高，因此在高溫環(huán)境下對氧化以及滲碳的耐受性高，耐氧化性優(yōu)于SUS 310S，甚至接近NAS 600。高溫強(qiáng)度也基本與NAS 600相同。在使用過程中不會析出σ相而導(dǎo)致脆化，廣泛應(yīng)用于耐熱用材料。

一般在600℃以下溫度范圍內(nèi)使用。若用在更高溫度，且對蠕變性能有要求時(shí)，建議使用NAS 800H／NAS 800T。

在硝酸、硝酸和硫酸混合液等氧化性腐蝕環(huán)境，以及蘇打鹽等熔鹽中都具有良好的耐腐蝕性，且對應(yīng)力腐蝕開裂的敏感性優(yōu)于標(biāo)準(zhǔn)奧氏體不銹鋼。

廣泛應(yīng)用于覆套式電熱器外套管、熱電偶保護(hù)管、熱處理爐、以及在高溫環(huán)境下使用的材料。

上海奔來【BENLAI】為了滿足客戶高質(zhì)量標(biāo)準(zhǔn)，我們對流程操作不斷監(jiān)控、優(yōu)化和完善。我們的質(zhì)量管理系統(tǒng)通過了ISO9001:2000認(rèn)證。
