遮天,女强穿越玄幻完结小说

N10276-高耐蝕不銹鋼?合金N10276

發(fā)布時間:2023-08-08 11:17:44 | 瀏覽次數(shù)：

N10276——與Hastelloy^® C-276相匹敵的合金——是為Ni-Cr-Mo合金，在氧化性、還原性環(huán)境下均具有極佳的耐腐蝕性。此合金通過減少C、Si含量，控制受熱部的抑制熱影響區(qū)碳化物析出，提高了耐腐蝕性?；谶@一特性，廣泛應用于化工成套設備等惡劣環(huán)境。

化學成分

UNS N10276

	C	Si	Mn	P	S	Ni	Cr	Mo	Fe	Co	W	V
最小	―	―	―	―	―	―	14.5	15.0	4.0	―	3.0	―
最大	0.010	0.08	1.0	0.04	0.03	殘	16.5	17.0	7.0	2.5	4.5	0.35

物理性能

比熱(J/kg?K)		436
電阻率(μΩ?cm)		130.0
熱傳導率(W/m?K)		10.8
熱擴散率(m2/s)		2.8 x 10^-6
平均熱膨脹系數(shù)(10^-6/℃)	20–100℃	12.2
	20–200℃	12.5
	20–300℃	12.9
	20–400℃	13.2
	20–500℃	13.6
縱向彈性模量(MPa)		21.1 x 10⁴
剛性模量(MPa)		80.8 x 10⁴
強磁性		無
熔點(℃)		1325-1369

機械性能

NW0276

0.2%屈服強度 (N/mm²)	抗拉強度 (N/mm²)	延伸率 (%)	硬度 (HRB)
≧ 275	≧ 690	≧ 40	―

UNS N10276

0.2%屈服強度 (N/mm²)	抗拉強度 (N/mm²)	延伸率 (%)	硬度 (HRB)
≧ 283	≧ 690	≧ 40	≦ (100)

示例

	0.2%屈服強度 (N/mm²)	抗拉強度 (N/mm²)	延伸率 (%)	硬度 (HRB)
熱軋鋼材 14mm^t	372	763	71	83
冷軋鋼材 12mm^t	319	738	76	83
冷軋鋼材 2mm^t	366	785	61	86

耐腐蝕性

耐點腐蝕性能

合金	臨界點腐蝕溫度(CPT)
合金	6%FeCl₃ + 1%HCl 水溶液 (ASTM G48 方法C)	Green death溶液
N10276	> 120℃	> 120℃
NAS 254N	80℃	80℃
NAS 329J3L	50℃	45℃
SUS 316L	10℃	25℃

抗縫隙腐蝕性能

合金	臨界點腐蝕溫度(CCT)
合金	6%FeCl₃ + 1%HCl 水溶液 (ASTM G48 方法D)	Green death溶液
N10276	100℃	110℃
NAS 254N	40℃	45℃
NAS 329J3L	25℃	30℃
SUS 316L	< 0℃	< 0℃

試驗條件：

1) ASTM G48 方法C：試驗時間72小時
2) ASTM G48 方法D：試驗時間72小時，使用多齒夾子形成縫隙
3) Green death 溶液浸泡：試驗時間24小時，試驗溶液 7%H₂SO₄ + 3%HCl + 1%FeCl₃ + 1%CuCl₂，縫隙腐蝕試驗使用多齒夾子形成縫隙

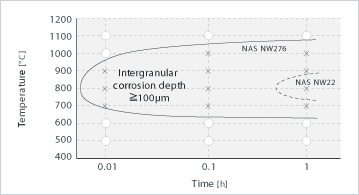

耐晶間界腐蝕性

Image: 耐晶間界腐蝕性

試驗條件：ASTM G28 方法A
試驗時間24小時，沸騰50%H₂SO₄ - Fe₂ (SO₄)₃水溶液

耐酸腐蝕性能

試液	溫度 (℃)	濃度 (%)	腐蝕速度(g/m2?hr)
試液	溫度 (℃)	濃度 (%)	N10276	NAS 254N*	NAS 329J3L*	SUS 316L
H₂SO₄	80	5	0.02	0.02	0.00	1.10
		10	0.03	0.02	0.14	2.92
		20	0.04	1.16	3.33	20.1
		40	0.06	1.78	250.5	291.3
		60	0.08	1.86	263.1	72.0
		80	0.03	2.82	90.4	11.1
	沸騰	5	0.10	1.43	0.61	5.45
		10	0.16	2.49	3.30	18.0
		20	0.33	6.18	76.2	108.7
		40	1.44	21.0	271.7	297.8
HCl	80	0.1	0.00	0.00	0.00	0.01
		1.0	0.02	0.00	0.01	2.45
		2.0	0.03	3.15	19.0	6.66
		3.0	0.33	12.8	51.5	13.6
	沸騰	0.1	0.00	0.00	0.00	0.01
		1.0	0.23	0.13	4.82	6.32
		2.0	0.91	27.8	56.7	33.6
		3.0	1.64	54.2	145.2	69.1

試驗條件：試驗時間24小時

腐蝕速度單位由g/m2?h換算成mm/y
mm/y = g/m2?h × 8.76/d (d為密度)
[d] N10276：8.90g/cm3, NAS 254N：8.06g/cm3, NAS 329J3L：7.80g/cm3, SUS 316L：7.98g/cm3

* NAS 254N：23Cr-25Ni-5.5Mo-0.2N (超級奧氏體不銹鋼)

* NAS 329J3L：22.5Cr-5.3Ni-3.2Mo-0.16N (雙相不銹鋼)

抗應力腐蝕開裂性能

合金	MgCl₂濃度(下段為沸點℃)
合金	20% (108)	25% (110)	30% (115)	35% (126)	38% (134)	42% (142)
N10276	○	○	○	○	○	○
NAS 254N	○	○	○	○	○	○
NAS 329J3L	○	○	×	×	×	×
SUS 316L	○	×	×	×	×	×

試驗條件：
用沸騰MgCl₂水溶液浸泡，試驗時間300小時、使用U型彎曲試樣
○：未開裂
×：應力腐蝕開裂

焊接性

可適用使用與不銹鋼一樣的常規(guī)焊接方法。焊料請使用同質金屬的焊料。焊接后不必進行熱處理。

熱處理

固溶處理溫度為1150～1170℃，熱處理后必須急冷。

用途

熱交換器、離心分離機、干燥機、反應槽、制鹽成套設備、排煙脫硫裝置

上海奔來【BENLAI】為了滿足客戶高質量標準，我們對流程操作不斷監(jiān)控、優(yōu)化和完善。我們的質量管理系統(tǒng)通過了ISO9001:2000認證。
