有声,完美世界小说txt下载

NAS NW22-高耐蝕不銹鋼?合金NAS NW22

發(fā)布時(shí)間:2023-08-08 11:17:37 | 瀏覽次數(shù)：

NAS NW22與Hastelloy^® C-22^®相匹敵的合金——是具有極高耐腐蝕性的Ni-Cr-Mo合金。在氧化性、還原性環(huán)境下均具有極佳的耐點(diǎn)腐蝕性能、抗縫隙腐蝕性能、抗應(yīng)力腐蝕開裂性能。廣泛應(yīng)用于排煙脫硫裝置、造紙工藝設(shè)備以及廢棄物處理工藝設(shè)備等惡劣環(huán)境。

化學(xué)成分

NAS NW22

	C	Si	Mn	P	S	Ni	Cr	Mo	Fe	Co	W	V
最小	―	―	―	―	―	―	20.0	12.5	2.0	―	2.5	―
最大	0.015	0.08	0.5	0.025	0.020	殘	22.5	14.5	6.0	2.5	3.5	0.35

物理性能

比熱(J/kg?K)		440
電阻率(μΩ?cm)		1114.0
熱傳導(dǎo)率(W/m?K)		10.6
熱擴(kuò)散率(m2/s)		2.8 x 10^-6
平均熱膨脹系數(shù)(10^-6/℃)	20–100℃	12.4
	20–200℃	12.4
	20–300℃	12.6
	20–400℃	13.1
	20–500℃	13.7
縱向彈性模量(MPa)		20.4 x 10⁴
剛性模量(MPa)		78.8 x 10⁴
強(qiáng)磁性		無
熔點(diǎn)(℃)		1325-1372

機(jī)械性能

NAS NW22

0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度 (HRB)
≧ 310	≧ 690	≧ 45	―

UNS N06022

0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度 (HRB)
≧ 310	≧ 690	≧ 45	≦ 100

示例

	0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度 (HRB)
熱軋鋼材 12mm^t	367	744	73	84
冷軋鋼材 8mm^t	365	752	69	84
冷軋鋼材 3mm^t	383	782	57	86

耐腐蝕性

耐點(diǎn)腐蝕性能

合金	臨界點(diǎn)腐蝕溫度(CPT)
合金	6%FeCl₃ + 1%HCl 水溶液 (ASTM G48 方法C)	Green death溶液
NAS NW22	> 120℃	> 120℃
NAS NW276	> 120℃	> 120℃
NAS 254N	80℃	80℃
NAS 329J3L	50℃	45℃
SUS 316L	10℃	25℃

抗縫隙腐蝕性能

合金	臨界縫隙腐蝕溫度(CCT)
合金	6%FeCl₃ + 1%HCl 水溶液 (ASTM G48 方法D)	Green death溶液
NAS NW22	> 100℃	110℃
NAS NW276	100℃	110℃
NAS 254N	40℃	45℃
NAS 329J3L	25℃	30℃
SUS 316L	< 0℃	< 0℃

試驗(yàn)條件：

1) ASTM G48 方法C：試驗(yàn)時(shí)間72小時(shí)
2) ASTM G48 方法D：試驗(yàn)時(shí)間72小時(shí)，使用多齒夾子形成縫隙
3) Green death 溶液浸泡：試驗(yàn)時(shí)間24小時(shí)，試驗(yàn)溶液 7%H₂SO₄ + 3%HCl + 1%FeCl₃ + 1%CuCl₂，縫隙腐蝕試驗(yàn)使用多齒夾子形成縫隙

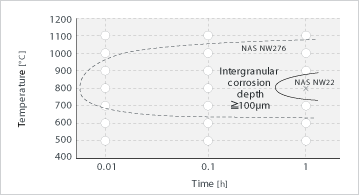

耐晶間界腐蝕性

Image: 耐晶間界腐蝕性

試驗(yàn)條件：

ASTM G28 方法A
試驗(yàn)時(shí)間24小時(shí)，沸騰50%H₂SO₄-Fe₂SO₄)₃水溶液

耐酸腐蝕性能

試液	溫度 (℃)	濃度 (%)	腐蝕速度(g/m2?hr)
試液	溫度 (℃)	濃度 (%)	NAS NW22	NAS NW276	NAS 254N*	NAS 329J3L*	SUS 316L
H₂SO₄	80	5	0.01	0.02	0.02	0.00	1.10
		10	0.02	0.03	0.02	0.14	2.92
		20	0.02	0.04	1.16	3.33	20.1
		40	0.04	0.06	1.78	250.5	291.3
		60	0.47	0.08	1.86	263.1	72.0
		80	0.34	0.03	2.82	90.4	11.1
	沸騰	5	0.14	0.10	1.43	0.61	5.45
		10	0.25	0.16	2.49	3.30	18.0
		20	0.72	0.33	6.18	76.2	108.7
		40	3.24	1.44	21.0	271.7	297.8
HCl	80	0.1	0.00	0.00	0.00	0.00	0.01
		1.0	0.00	0.02	0.00	0.01	2.45
		2.0	0.01	0.03	3.15	19.0	6.66
		3.0	0.03	0.33	12.8	51.5	13.6
	沸騰	0.1	0.00	0.00	0.00	0.00	0.01
		1.0	0.13	0.23	0.13	4.82	6.32
		2.0	1.32	0.91	27.8	56.7	33.6
		3.0	3.63	1.64	54.2	145.2	69.1

試驗(yàn)條件：試驗(yàn)時(shí)間24小時(shí)

腐蝕速度單位由g/m2?h換算成mm/y
mm/y = g/m2?h × 8.76/d (d為密度)
[d] NAS NW22：8.70g/cm3, NAS NW276：8.90g/cm3, NAS 254N：8.06 g/cm3, NAS 329J3L：7.80 g/cm3, SUS 316L：7.98 g/cm3

* NAS 254N：23Cr-25Ni-5.5Mo-0.2N (超級(jí)奧氏體不銹鋼)

* NAS 329J3L：22.5Cr-5.3Ni-3.2Mo-0.16N (雙相不銹鋼)

抗應(yīng)力腐蝕開裂性能

合金	MgCl₂濃度(下段為沸點(diǎn)℃)
合金	20% (108)	25% (110)	30% (115)	35% (126)	38% (134)	42% (142)
NAS NW22	○	○	○	○	○	○
NAS NW276	○	○	○	○	○	○
NAS 254N	○	○	○	○	○	○
NAS 329J3L	○	○	×	×	×	×
SUS 316L	○	×	×	×	×	×

試驗(yàn)條件：用沸騰MgCl₂水溶液浸泡，試驗(yàn)時(shí)間300小時(shí)、使用U型彎曲試樣
○：未開裂
×：應(yīng)力腐蝕開裂

焊接性

可適用使用與不銹鋼一樣的常規(guī)焊接方法。焊料請(qǐng)使用同質(zhì)金屬的焊料。焊接后不必進(jìn)行熱處理。

熱處理

固溶處理溫度為1150～1170℃，熱處理后必須急冷。

用途

醫(yī)藥成套設(shè)備、半導(dǎo)體制造裝置、各種化工成套設(shè)備、排煙脫硫裝置

上海奔來【BENLAI】為了滿足客戶高質(zhì)量標(biāo)準(zhǔn)，我們對(duì)流程操作不斷監(jiān)控、優(yōu)化和完善。我們的質(zhì)量管理系統(tǒng)通過了ISO9001:2000認(rèn)證。
