久久福利导航网站_十八禁啪啦拍无遮拦视频免费_欧美大胆老熟妇乱子伦视频_亚洲精品a成人在线_亚洲春色AV专区在线无码播放_国产大乳自慰在线观看_成人毛片女人十八毛片免费_亚洲欧美日韩视频高清专区_一级做a爰片免费_无码中文字幕加勒比精品

物理性能

比熱(J/kg?K)		460
電阻率(μΩ?cm)		90.0
熱傳導(dǎo)率(W/m?K)		12.8
平均熱膨脹系數(shù)(10-6/℃)	20–100℃	13.5
	20–200℃	13.8
	20–300℃	13.8
	20–400℃	14.0
縱向彈性模量(MPa)		19.0 x 104
強(qiáng)磁性		Yes
熔點(diǎn)(℃)		1400-1450



機(jī)械性能

室溫機(jī)械性能

UNS S32760

0.2%屈服強(qiáng)度(N/mm2)	抗拉強(qiáng)度(N/mm2)	延伸率(%)	硬度(HB)	沖擊能量 室溫，V型缺口，實(shí)際尺寸(J)
≧ 550	≧ 750	≧ 25	≦ 270	―	―

EN 1.4501

0.2%屈服強(qiáng)度(N/mm2)	抗拉強(qiáng)度(N/mm2)	延伸率(%)	硬度(HB)	沖擊能量 室溫，V型缺口，實(shí)際尺寸(J)
≧ 530	730-930	≧ 25	―	≧ 100 (long)	≧ 60 (tr)

示例

	0.2%屈服強(qiáng)度(N/mm2)	抗拉強(qiáng)度(N/mm2)	延伸率(%)	硬度(HB)	沖擊能量 室溫，V型缺口，實(shí)際尺寸(J)
熱軋板 20mmt	583	834	36	243	295	290
熱軋板 8mmt	616	852	35	243	―	―

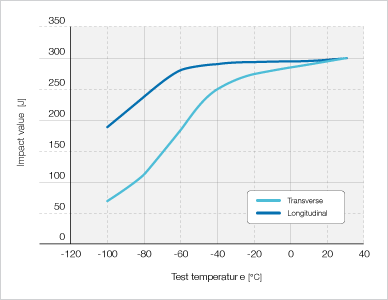

沖擊值



耐腐蝕性

與SUS 304、SUS 316L等普通奧氏體不銹鋼以及NAS 329J3L(UNS S32205)、NAS 64等雙相不銹鋼相比，S32760具有更佳的耐局部腐蝕性(耐點(diǎn)腐蝕性、抗縫隙腐蝕性)和耐酸腐蝕性。

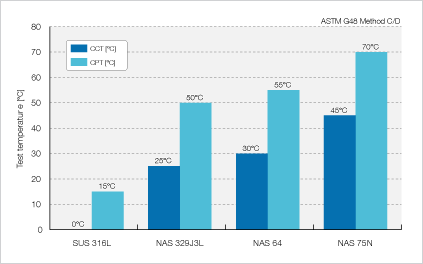

耐點(diǎn)腐蝕性能和耐縫隙腐蝕性能

耐酸腐蝕性能

對(duì)各種酸的耐腐蝕性(試驗(yàn)時(shí)間：24小時(shí))

	濃度	溫度	腐蝕速度(CPT)
			S32760	NAS 64	NAS 329J3L	SUS 316L
H2SO4	10%	沸騰	1.45	3.64	3.70	19.70
HCl	1%	沸騰	0.01	0.03	5.41	6.94
HNO3	60%	沸騰	0.06	0.08	0.11	0.17
H3PO4	80%	沸騰	3.90	4.99	5.52	25.00
CH3COOH	80%	沸騰	< 0.01	< 0.01	< 0.01	< 0.01



朔性加工性

由于與SUS 304相比屈服強(qiáng)度、延伸率小，在冷加工時(shí)應(yīng)加以注意。

焊接性

請(qǐng)將焊道間溫度控制在100℃以下，以抑制金屬間化合物的生成。無需預(yù)熱。請(qǐng)使用S32760專用焊料。

熱處理

固溶處理溫度為1080℃～1120℃(要求符合ASTM標(biāo)準(zhǔn)時(shí)，1100℃以上)，熱處理后必須急冷。冷卻速度應(yīng)盡量快，必須縮短暴露于脆化溫度范圍(475℃脆性溫度范圍、σ脆性溫度范圍)的時(shí)間。

酸洗

酸洗使用硝酸和氫氟酸混合液。由于與SUS 304相比，S32760的氧化皮會(huì)稍難以去除，因此，可在酸洗前進(jìn)行短時(shí)間堿浸泡，或者如有可能對(duì)其進(jìn)行噴丸處理則更加有效。

用途

化工設(shè)備、化學(xué)品船、海水淡化設(shè)備、海水泵等
