久久福利导航网站_十八禁啪啦拍无遮拦视频免费_欧美大胆老熟妇乱子伦视频_亚洲精品a成人在线_亚洲春色AV专区在线无码播放_国产大乳自慰在线观看_成人毛片女人十八毛片免费_亚洲欧美日韩视频高清专区_一级做a爰片免费_无码中文字幕加勒比精品

物理性能

比熱(J/kg?K)		453
電阻率(μΩ?cm)		83.0
熱傳導率(W/m?K)		12.3
平均熱膨脹系數(shù)(10-6/℃)	30–100℃	13.4
	30–200℃	13.7
	30–300℃	13.8
	30–400℃	14.0
縱向彈性模量(MPa)		19.7 x 104
強磁性		有
熔點(℃)		1390-1455



機械性能

室溫機械性能

UNS S32750

0.2%屈服強度(N/mm2)	抗拉強度(N/mm2)	延伸率(%)	硬度(HB)	沖擊能量 室溫，V型缺口，實際尺寸(J)
≧ 550	≧ 795	≧ 15	≦ 310	―	―

EN 1.4410 *

0.2%屈服強度(N/mm2)	抗拉強度(N/mm2)	延伸率(%)	硬度(HB)	沖擊能量 室溫，V型缺口，實際尺寸(J)
≧ 530	730-930	≧ 20	―	≧ 100 (long)	≧ 60 (tr)

示例

	0.2%屈服強度(N/mm2)	抗拉強度(N/mm2)	延伸率(%)	硬度(HB)	沖擊能量 室溫，V型缺口，實際尺寸(J)
熱軋板 20mmt	588	849	38	235	298	298
熱軋板 8mmt	655	880	37	255	―	―

高溫強度

溫度(℃)	0.2%屈服強度(N/mm2)	抗拉強度(N/mm2)	延伸率(%)
100	530	789	33
150	509	774	31
200	470	751	31
250	465	761	29
300	457	775	27
350	458	775	26
400	440	758	29

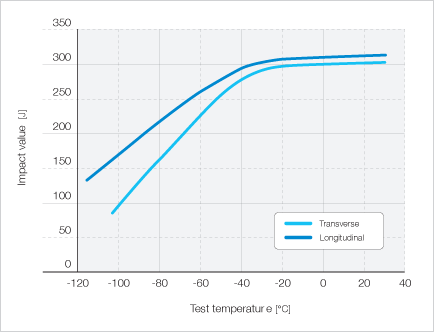

沖擊值



耐腐蝕性

與SUS 304、SUS 316L等普通奧氏體不銹鋼以及NAS 329J3L(UNS S32205)、NAS 64等雙相不銹鋼相比，EN 1.4410N具有更佳的耐局部腐蝕性(耐點腐蝕性、耐縫隙腐蝕性)和耐酸腐蝕性。

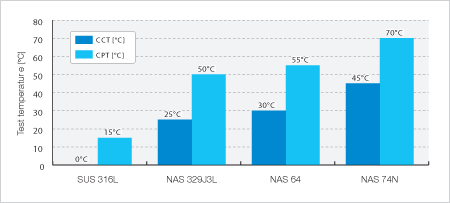

耐點腐蝕性能和耐縫隙腐蝕性能

耐酸腐蝕性能

對各種酸的耐腐蝕性(試驗時間：24小時)

	濃度	溫度	腐蝕速度(CPT)
			EN 1.4410	NAS 64	NAS 329J3L	SUS 316L
H2SO4	10%	沸騰	2.25	3.64	3.70	19.70
HCl	1%	沸騰	0.02	0.03	5.41	6.94
HNO3	60%	沸騰	0.06	0.08	0.11	0.17
H3PO4	80%	沸騰	2.83	4.99	5.52	25.00
CH3COOH	80%	沸騰	< 0.01	< 0.01	< 0.01	< 0.01

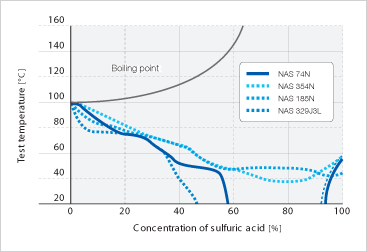

硫酸中的等腐蝕曲線(腐蝕速度< 0.1mm/y)



朔性加工性

由于與SUS 304相比屈服強度高、延伸率小，在冷加工時應加以注意。

焊接性

請將焊道間溫度控制在100℃以下，以抑制金屬間化合物的生成。無需預熱。請使用EN 1.4410專用焊料。

熱處理

固溶處理溫度為1080℃～1120℃，熱處理后必須急冷。冷卻速度應盡量快，必須縮短暴露于脆化溫度范圍(475℃脆性溫度范圍、σ脆性溫度范圍)的時間。

酸洗

酸洗使用硝酸和氫氟酸混合液。由于與SUS 304相比，EN 1.4410的氧化皮會稍難以去除，因此，可在酸洗前進行短時間堿浸泡，或者如有可能對其進行噴丸處理則更加有效。

用途

化工設備、化學品船、海水淡化設備、海水泵等。

上海奔來【BENLAI】為了滿足客戶高質量標準，我們對流程操作不斷監(jiān)控、優(yōu)化和完善。我們的質量管理系統(tǒng)通過了ISO9001:2000認證。
