耐腐蝕性
由于其Cr、Mo含量高，在高濃度氯離子環(huán)境下耐點腐蝕性能、耐間隙腐蝕性能極高。

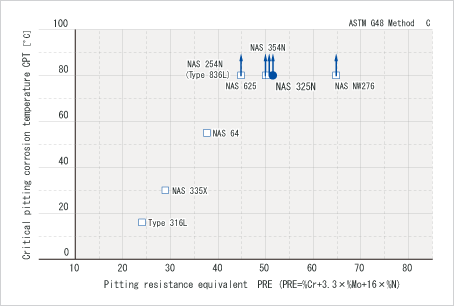

耐點腐蝕性能
耐酸腐蝕性能
80℃硫酸浸漬試驗結(jié)果
|
硫酸濃度
|
5%
|
10%
|
20%
|
40%
|
60%
|
80%
|
|
N08031
|
0.01 mm/y
|
0.02 mm/y
|
0.03 mm/y
|
0.03 mm/y
|
0.03 mm/y
|
3.27 mm/y
|
|
NAS 185N
|
0.01 mm/y
|
0.03 mm/y
|
0.03 mm/y
|
2.06 mm/y
|
3.02 mm/y
|
4.98 mm/y
|
|
SUS 316L
|
1.67 mm/y
|
4.69 mm/y
|
71.97 mm/y
|
764.93 mm/y
|
704.46 mm/y
|
33.74 mm/y
|
朔性加工性
冷加工和熱加工與準(zhǔn)奧氏體不銹鋼大體相同，但由于其強度較高，在冷加工和熱加工時都應(yīng)加以注意。
焊接性
N08031的焊接與準(zhǔn)奧氏體不銹鋼一樣，可采用TIG焊接、MIG焊接以及手工電弧焊。焊條請使用276合金。
切削性
由于Ni含量較高，N08031的切削性不如普通奧氏體不銹鋼，但優(yōu)于鎳基合金。切削請盡量使用超硬合金工具，將推進速度調(diào)慢，加大切削深度為上策。
熱處理
固溶熱處理條件為1150～1180℃，熱處理后必須急冷。
酸洗
酸洗使用硝酸和氫氟酸混合液。由于與SUS 304相比，N08031的氧化皮會稍難以去除，因此，可在酸洗前進行短時間堿浸泡，或者如有可能對其進行噴丸處理則更加有效。
用途
化工設(shè)備、排煙脫硫裝置、造紙成套設(shè)備、海水熱交換器、海洋結(jié)
