斗破苍穹续集,有声小说

S32050-高耐腐蝕銹鋼

發(fā)布時間:2023-09-20 09:11:07 | 瀏覽次數(shù)：

S32050為含有高鉻、高鉬的高耐腐蝕銹鋼，在海水等惡劣環(huán)境中也具有極強(qiáng)的耐腐蝕性。在某些環(huán)境下，具有與鎳合金、純鈦匹敵的耐腐蝕性，是一種經(jīng)濟(jì)性超強(qiáng)的不銹鋼。

上海奔來金屬報價

化學(xué)成分

UNS S32050

[wt %]

	C	Si	Mn	P	S	Ni	Cr	Mo	Cu	N
規(guī)格	≦ 0.030	≦ 1.00	≦ 1.50	≦ 0.035	≦ 0.020	20.0- 23.0	22.0- 24.0	6.0- 6.8	≦0.40	0.21- 0.32

室溫機(jī)械性能

UNS S32050

0.2%屈服強(qiáng)度 (MPa)	抗拉強(qiáng)度 (MPa)	延伸率 (%)	硬度 (HB)
≧ 330	≧ 675	≧ 40	≦ 250

示例

	0.2%屈服強(qiáng)度 (MPa)	抗拉強(qiáng)度 (MPa)	延伸率 (%)	硬度 (HB)
冷軋板 (0.7mm^t)	401	800	46	193(Hv)

S32050含高濃度Cr、Mo以及N，在氯化物環(huán)境下，也具有極高的耐點(diǎn)腐蝕性能、耐間隙腐蝕性能。在現(xiàn)有雙相不銹鋼難以維持的腐蝕環(huán)境下，S32050也可發(fā)揮出良好的耐腐蝕性。

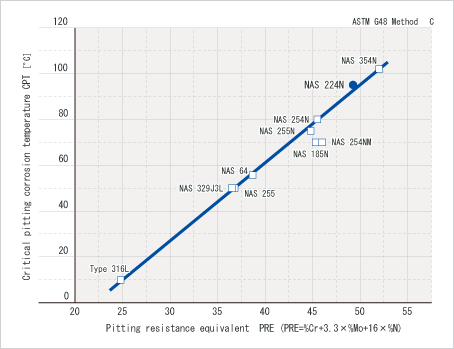

耐點(diǎn)腐蝕性能

Image: 耐點(diǎn)腐蝕性能

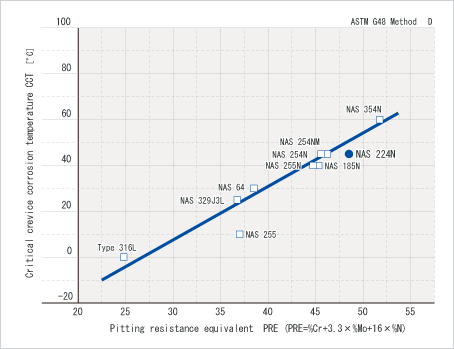

抗縫隙腐蝕性能

Image: 抗縫隙腐蝕性能

耐應(yīng)力腐蝕開裂性能

合金主要化學(xué)成分 (wt％)	45% (154℃)	42% (142℃)	40% (138℃)	38% (134℃)	35% (126℃)	30% (115℃)	25% (110℃)	20% (108℃)
SUS 304 18Cr-8Ni	×	×	×	×	×	×	×	×
SUS 316L 17Cr-12Ni-2Mo	×	×	×	×	×	×	×	○
NAS 329J3L 22Cr-5.3Ni-3.2Mo-0.16N	×	×	×	×	×	×	○	○
NAS 64 25Cr-6Ni-3.3Mo-0.16N	×	×	×	×	×	×	○	○
NAS 185N 20Cr-18Ni-6Mo-0.8Cu-0.2N	×	×	×	×	○	○	○	○
S32050	×	×	×	×	○	○	○	○

試驗方法：U形彎曲試驗片，沸騰MgCl₂水溶液，試驗時間：300小時
○：未開裂
×：腐蝕開裂

冷加工與熱加工處理與SUS 304、SUS 316等準(zhǔn)奧氏體不銹鋼大體相同，但由于其強(qiáng)度較高，在冷加工和熱加工時都應(yīng)加以注意。

S32050的焊接與準(zhǔn)奧氏體不銹鋼一樣，可采用手工電弧焊、TIG焊接及等離子焊接。焊條請使用276合金。無需進(jìn)行預(yù)熱和后熱。

由于Ni含量較高，S32050的切削性不如普通奧氏體不銹鋼，但優(yōu)于鎳基合金。切削請盡量使用超硬合金工具，將推進(jìn)速度調(diào)慢，切削深度取大為上策。

S32050為奧氏體不銹鋼，熱處理可采用與準(zhǔn)奧氏體不銹鋼同樣的方式。

酸洗使用硝酸和氫氟酸混合液。由于S32050耐腐蝕性比SUS 304高，氧化皮會稍難以去除，因此，可在酸洗前進(jìn)行短時間堿浸，或者如有可能對其進(jìn)行噴丸(噴射金屬微粒)處理則更加有效。

海水環(huán)境：海水淡化裝置、海水熱交換器、冷凝器管等
高濃度氯離子環(huán)境：煙氣脫硫裝置、紙漿造紙工業(yè)、各種漂白裝置等
含高濃度食鹽環(huán)境：樹脂制造裝置、化學(xué)品反應(yīng)容器、管道等
上海奔來【BENLAI】為了滿足客戶高質(zhì)量標(biāo)準(zhǔn)，我們對流程操作不斷監(jiān)控、優(yōu)化和完善。我們的質(zhì)量管理系統(tǒng)通過了ISO9001:2000認(rèn)證。
