1.4529耐腐蝕性
1.4529含高濃度Cr、Mo以及N，在氯化物環(huán)境下，也具有極高的耐點(diǎn)腐蝕性能、耐間隙腐蝕性能。在現(xiàn)有雙相不銹鋼難以維持的腐蝕環(huán)境下，1.4529也可發(fā)揮出良好的耐腐蝕性。

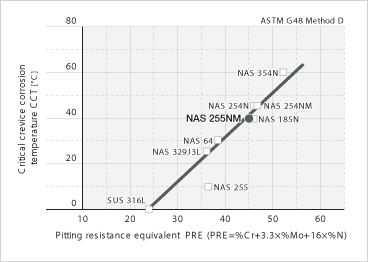

耐點(diǎn)腐蝕性能和耐間隙腐蝕性能
1.4529朔性加工性
冷加工與熱加工處理與SUS 304、SUS 316等標(biāo)準(zhǔn)奧氏體不銹鋼大體相同，但由于其強(qiáng)度較高，在冷加工和熱加工時(shí)都應(yīng)加以注意。
1.4529焊接性
1.4529的焊接與標(biāo)準(zhǔn)奧氏體不銹鋼一樣，可采用手工電弧焊、TIG焊接及等離子焊接。焊料請使用哈氏®合金C系列。無需進(jìn)行預(yù)熱和后熱。
1.4529切削性
由于Ni含量較高，1.4529的切削性不如普通奧氏體不銹鋼，但優(yōu)于鎳基合金。切削請盡量使用超硬合金工具，將推進(jìn)速度調(diào)慢，切削深度取大為上策。
1.4529熱處理
1.4529為奧氏體不銹鋼，熱處理可采用與標(biāo)準(zhǔn)奧氏體不銹鋼同樣的方式。
1.4529酸洗
酸洗使用硝酸和氫氟酸混合液。由于1.4529耐腐蝕性比SUS 304高，氧化皮會(huì)稍難以去除，因此，可在酸洗前進(jìn)行短時(shí)間堿浸漬，或者如有可能對(duì)其進(jìn)行噴丸(噴射金屬微粒)處理則更加有效。
