盗墓笔记,完美世界txt全集下载,我欲封天txt下载

S32053-高耐腐蝕性不銹鋼

發(fā)布時間:2023-09-20 09:30:53 | 瀏覽次數(shù)：

S32053為高Ni、高Cr、高Mo的高耐腐蝕性奧氏體不銹鋼，在高溫海水等惡劣環(huán)境中也具有超強的耐腐蝕性。在有些條件下，具有與哈氏^®合金、純鈦匹敵的耐腐蝕性，是一種經(jīng)濟性超強的不銹鋼。

上海奔來金屬報價

UNS S32053

	C	Si	Mn	P	S	Ni	Cr	Mo	N
最小	―	―	―	―	―	24.0	22.0	5.0	0.17
最大	0.030	1.00	1.00	0.030	0.010	26.0	24.0	6.0	0.22

物理性能

室溫機械性能

UNS S32053

0.2%屈服強度 (N/mm²)	抗拉強度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服強度 (N/mm²)	抗拉強度 (N/mm²)	延伸率 (%)	(Hv)	(HB)
≧ 295	≧ 640	≧ 40	―	≦ 217

示例

	0.2%屈服強度 (N/mm²)	抗拉強度 (N/mm²)	延伸率 (%)	(Hv)	(HB)
	0.2%屈服強度 (N/mm²)	抗拉強度 (N/mm²)	延伸率 (%)	硬度
冷軋板 2mm^t	354	722	48	185	166
熱軋板 6mm^t	377	744	49	―	176
熱軋板 16mm^t	381	747	52	―	174

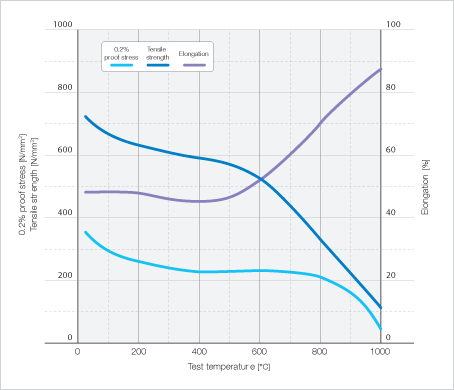

高溫強度

Image: 高溫強度

由于其Cr、Mo含量高，在高濃度氯離子環(huán)境下耐點腐蝕性能、抗縫隙腐蝕性能極高。

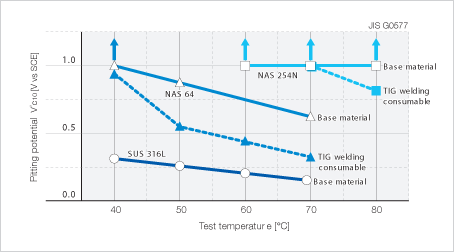

耐點腐蝕性能

Image: 耐點腐蝕性能

抗應力腐蝕開裂性

試驗方法：U型彎曲試樣，2mm^t，#400精加工

耐氣候性

大氣曝露試驗數(shù)據(jù)(曝露時間2年)

合金	PRE	內(nèi)陸地區(qū) (枚方)	城市住宅區(qū) (東京)	沿岸清凈地區(qū) (外房)	臨海工業(yè)區(qū) (川崎)	海洋環(huán)境 (海水飛濺區(qū))
SUS 304	18	○	△	×	×	×
SUS 316	24	○	○	×	×	×
NAS 64	38	○	○	○	○	△
S32053	44	○	○	○	○	○

* PRE(點腐蝕指數(shù)) = %Cr + 3.3 x %Mo + 16 x %N
○：無生銹
△：生銹最大坑點深度 ? 15 μm
×：生銹最大坑點深度 > 15 μm

冷加工和熱加工特性與SUS 304、SUS 316等奧氏體不銹鋼大體相同，但由于其強度較高，在冷加工和熱加工時都應加以注意。

S32053的焊接與普通奧氏體不銹鋼一樣，可采用手工電弧焊、TIG焊接及等離子焊接等。但焊接材料請使用哈氏^®合金C系列。

由于Ni含量較高，S32053的切削性比奧氏體不銹鋼低，但比鎳基合金高。切削工具請盡量使用超硬工具，將供給速度調(diào)慢，切削深度取大為上策。

S32053為奧氏體系列不銹鋼，熱處理可與標準奧氏體不銹鋼相同。通常采用的熱處理條件如下。

酸洗使用硝酸和氫氟酸混合液。由于S32053的耐腐蝕性比304高，氧化皮會稍難以去除。因此，可在酸洗前進行短時間堿浸漬，或者如有可能對其進行噴丸處理則更加有效。
