殿上欢,完美世界前传下载,穿越小说完本

SUS 312L-超級奧氏體不銹鋼

發(fā)布時間:2023-09-21 09:51:36 | 瀏覽次數(shù)：

SUS 312L為高Cr、高Mo、高N的超級奧氏體不銹鋼，在高溫海水等苛刻的環(huán)境中也具有超強的抗腐蝕性。在有些條件下，具有與哈氏合金、純鈦匹敵的耐腐蝕性，是一種經(jīng)濟性佳的不銹鋼。

化學成分

SUS 312L

	C	Si	Mn	P	S	Ni	Cr	Mo	Cu	N
最小	―	―	―	―	―	17.50	19.00	6.00	0.50	0.16
最大	0.020	0.80	1.00	0.030	0.015	19.50	21.00	7.00	1.00	0.25

室溫機械性能

SUS 312L

0.2%屈服強度 (N/mm²)	抗拉強度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服強度 (N/mm²)	抗拉強度 (N/mm²)	延伸率 (%)	(Hv)	(HB)
≧ 300	≧ 650	≧ 35	≦ 230	≦ 223

由于其鉻、鉬含量高，在高濃度氯離子環(huán)境下抗點腐蝕性能、抗縫隙腐蝕性能極高。由于其鎳含量高，其抗應(yīng)力腐蝕開裂性能也超強。

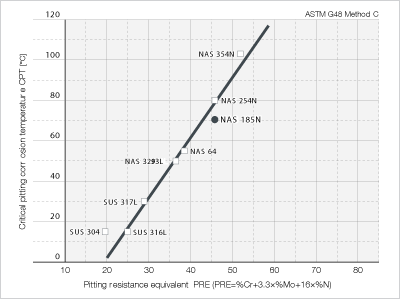

耐點腐蝕性能

Image: 耐點腐蝕性能

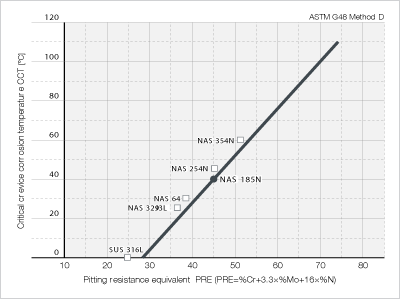

抗縫隙腐蝕性能

Image: 抗縫隙腐蝕性能

抗應(yīng)力腐蝕開裂性能

合金主要化學成分(wt%)	45% (154℃)	42% (142℃)	40% (138℃)	38% (134℃)	35% (126℃)	30% (115℃)	25% (110℃)	20% (108℃)
SUS 304 18Cr-8Ni	×	×	×	×	×	×	×	×
SUS 316L 17Cr-12Ni-2Mo	×	×	×	×	×	×	×	○
NAS 64 25Cr-6Ni-3.3Mo-0.16N	×	×	×	×	×	×	○	○
SUS 312L	×	×	×	×	○	○	○	○

試驗方法：U形彎曲試驗片，沸騰MgCl₂水溶液，試驗時間：300小時
○：未開裂
×：腐蝕開裂

冷加工與熱加工處理與SUS304、SUS316等標準奧氏體不銹鋼大體相同，但由于其強度較高，在冷加工和熱加工時都應(yīng)加以注意。

SUS 312L的焊接和標準奧氏體不銹鋼一樣，可采用手工電弧焊、TIG焊接及等離子焊接。焊接材料請使用哈氏^®合金C系列。無需預(yù)熱或后加熱處理。

由于SUS 312L的鎳含量較高，其切削性比普通奧氏體不銹鋼差，但比鎳基合金好。切削工具請盡量使用超硬工具，并且最好在低推進速度和大切削深度的條件下切削。

SUS 312L為奧氏體不銹鋼，因此熱處理要按標準奧氏體不銹鋼進行。
通?？捎玫臒崽幚項l件如下。

酸洗可使用硝酸和氫氟酸混合液。由于SUS 312L比304具有較高的耐蝕性，因此它的氧化皮比304較難去除。酸洗前進行短時間堿浸漬，或者進行噴丸處理則效果更好。

上海奔來【BENLAI】為了滿足客戶高質(zhì)量標準，我們對流程操作不斷監(jiān)控、優(yōu)化和完善。我們的質(zhì)量管理系統(tǒng)通過了ISO9001:2000認證。

SUS312L
