耐腐蝕性
由于其鉻、鉬含量高，在高濃度氯離子環(huán)境下抗點(diǎn)腐蝕性能、抗縫隙腐蝕性能極高。由于其鎳含量高，其抗應(yīng)力腐蝕開(kāi)裂性能也超強(qiáng)。

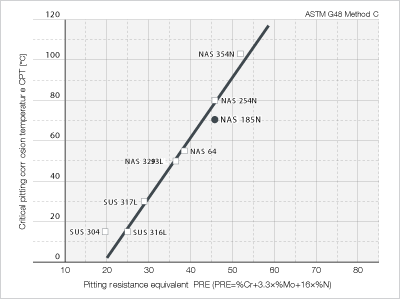

耐點(diǎn)腐蝕性能

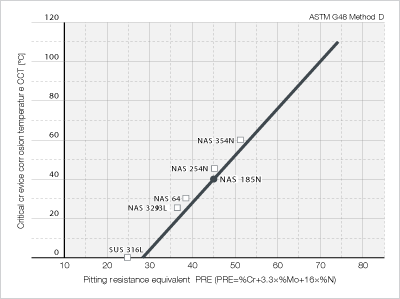

抗縫隙腐蝕性能
抗應(yīng)力腐蝕開(kāi)裂性能
合金
主要化學(xué)成分(wt%)
|
45%
(154℃)
|
42%
(142℃)
|
40%
(138℃)
|
38%
(134℃)
|
35%
(126℃)
|
30%
(115℃)
|
25%
(110℃)
|
20%
(108℃)
|
SUS 304
18Cr-8Ni
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
SUS 316L
17Cr-12Ni-2Mo
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
○
|
NAS 64
25Cr-6Ni-3.3Mo-0.16N
|
×
|
×
|
×
|
×
|
×
|
×
|
○
|
○
|
NAS 155N
18Cr-15Ni-4Mo-3Cu-0.15N
|
×
|
×
|
×
|
×
|
×
|
○
|
○
|
○
|
NAS 185N
20Cr-18Ni-6Mo-0.8Cu-0.2N
|
×
|
×
|
×
|
×
|
○
|
○
|
○
|
○
|
試驗(yàn)方法：U形彎曲試驗(yàn)片，沸騰MgCl2水溶液，試驗(yàn)時(shí)間：300小時(shí)
○：未開(kāi)裂
×：腐蝕開(kāi)裂
朔性加工性
冷加工與熱加工處理與SUS304、SUS316等標(biāo)準(zhǔn)奧氏體不銹鋼大體相同，但由于其強(qiáng)度較高，在冷加工和熱加工時(shí)都應(yīng)加以注意。
焊接性
NAS 185N的焊接和標(biāo)準(zhǔn)奧氏體不銹鋼一樣，可采用手工電弧焊、TIG焊接及等離子焊接。焊接材料請(qǐng)使用哈氏®合金C系列。無(wú)需預(yù)熱或后加熱處理。
切削性
由于NAS 185N的鎳含量較高，其切削性比普通奧氏體不銹鋼差，但比鎳基合金好。切削工具請(qǐng)盡量使用超硬工具，并且最好在低推進(jìn)速度和大切削深度的條件下切削。
熱處理
NAS 185N為奧氏體不銹鋼，因此熱處理要按標(biāo)準(zhǔn)奧氏體不銹鋼進(jìn)行。
通?？捎玫臒崽幚?xiàng)l件如下。
酸洗
酸洗可使用硝酸和氫氟酸混合液。由于NAS 185N比304具有較高的耐蝕性，因此它的氧化皮比304較難去除。酸洗前進(jìn)行短時(shí)間堿浸漬，或者進(jìn)行噴丸處理則效果更好。
