耐腐蝕性
NAS224N含高濃度Cr、Mo以及N，在氯化物環(huán)境下，也具有極高的耐點(diǎn)腐蝕性能、耐間隙腐蝕性能。在現(xiàn)有雙相不銹鋼難以維持的腐蝕環(huán)境下，NAS 255NM也可發(fā)揮出良好的耐腐蝕性。

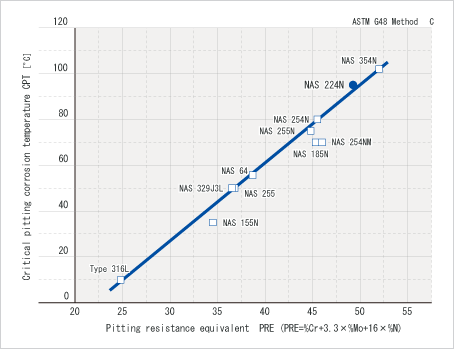

耐點(diǎn)腐蝕性能

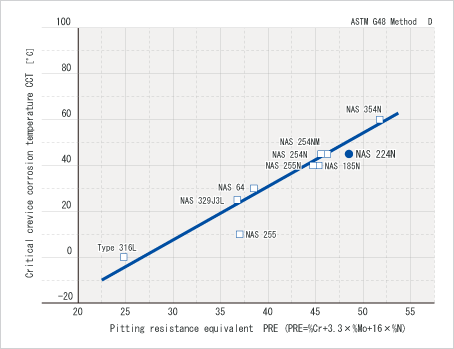

抗縫隙腐蝕性能
耐應(yīng)力腐蝕開裂性能
合金
主要化學(xué)成分 (wt％)
|
45%
(154℃)
|
42%
(142℃)
|
40%
(138℃)
|
38%
(134℃)
|
35%
(126℃)
|
30%
(115℃)
|
25%
(110℃)
|
20%
(108℃)
|
SUS 304
18Cr-8Ni
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
SUS 316L
17Cr-12Ni-2Mo
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
○
|
NAS 329J3L
22Cr-5.3Ni-3.2Mo-0.16N
|
×
|
×
|
×
|
×
|
×
|
×
|
○
|
○
|
NAS 64
25Cr-6Ni-3.3Mo-0.16N
|
×
|
×
|
×
|
×
|
×
|
×
|
○
|
○
|
NAS 155N
18Cr-15Ni-4Mo-3Cu-0.15N
|
×
|
×
|
×
|
×
|
×
|
○
|
○
|
○
|
NAS 185N
20Cr-18Ni-6Mo-0.8Cu-0.2N
|
×
|
×
|
×
|
×
|
○
|
○
|
○
|
○
|
NAS 224N
23Cr-22Ni-6Mo-0.25N
|
×
|
×
|
×
|
×
|
○
|
○
|
○
|
○
|
試驗(yàn)方法：U形彎曲試驗(yàn)片，沸騰MgCl2水溶液，試驗(yàn)時(shí)間：300小時(shí)
○：未開裂
×：腐蝕開裂
朔性加工性
冷加工與熱加工處理與SUS 304、SUS 316等準(zhǔn)奧氏體不銹鋼大體相同，但由于其強(qiáng)度較高，在冷加工和熱加工時(shí)都應(yīng)加以注意。
焊接性
NAS 224N的焊接與準(zhǔn)奧氏體不銹鋼一樣，可采用手工電弧焊、TIG焊接及等離子焊接。 焊條請(qǐng)使用276合金。無(wú)需進(jìn)行預(yù)熱和后熱。
切削性
由于Ni含量較高，NAS 224N的切削性不如普通奧氏體不銹鋼，但優(yōu)于鎳基合金。切削請(qǐng)盡量使用超硬合金工具，將推進(jìn)速度調(diào)慢，切削深度取大為上策。
熱處理
NAS 224N為奧氏體不銹鋼，熱處理可采用與準(zhǔn)奧氏體不銹鋼同樣的方式。
酸洗
酸洗使用硝酸和氫氟酸混合液。由于NAS 224N耐腐蝕性比SUS 304高，氧化皮會(huì)稍難以去除，因此，可在酸洗前進(jìn)行短時(shí)間堿浸，或者如有可能對(duì)其進(jìn)行噴丸(噴射金屬微粒)處理則更加有效。
