我欲封天耳根小说,怎样写网络小说

日本冶金NAS 329J3L板材、圓棒【NAS329J3L現(xiàn)貨】

發(fā)布時(shí)間:2024-04-29 19:03:53 | 瀏覽次數(shù)：

NAS 329J3L(SUS 329J3L、UNS S32205、S31803)屬于奧氏體-鐵素體雙相不銹鋼，具有優(yōu)異的耐腐蝕性和強(qiáng)度特性。與SUS 316L、SUS 317L相比，具有更佳的耐局部腐蝕性，可用于化工成套設(shè)備、海水淡化成套設(shè)備等。本公司可供合金現(xiàn)貨：圓棒、板材、鍛件、特殊尺寸可訂貨！

化學(xué)成分

SUS 329J3L

	C	Si	Mn	P	S	Ni	Cr	Mo	N
最小	―	―	―	―	―	4.50	21.00	2.50	0.08
最大	0.030	1.00	2.00	0.040	0.030	6.50	24.00	3.50	0.20

UNS S32205

	C	Si	Mn	P	S	Ni	Cr	Mo	N
最小	―	―	―	―	―	4.5	22.0	3.0	0.14
最大	0.030	1.00	2.00	0.030	0.020	6.5	23.0	3.5	0.20

UNS S31803

	C	Si	Mn	P	S	Ni	Cr	Mo	N
最小	―	―	―	―	―	4.5	21.0	2.5	0.08
最大	0.030	1.00	2.00	0.030	0.020	6.5	23.0	3.5	0.20

物理性能

比熱(J/kg?K)		460
電阻率(μΩ?cm)		87.0
熱傳導(dǎo)率(W/m?K)		13.9
平均熱膨脹系數(shù)(10^-6/℃)	20–100℃	12.7
	20–200℃	13.1
	20–300℃	13.5
	20–400℃	13.8
縱向彈性模量(MPa)		19.5 x 10⁴
強(qiáng)磁性		有
熔點(diǎn)(℃)		1420-1465

組織

金相組織為含40～50%鐵素體的奧氏體-鐵素體雙相組織。(灰色部分為鐵素體相，白色部分為奧氏體相)

Image: 光學(xué)顯微鏡組織(16mmt熱軋板)

光學(xué)顯微鏡組織(16mm^t熱軋板)

機(jī)械性能

室溫機(jī)械性能

SUS 329J3L

0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	(Hv)	(HB)
≧ 450	≧ 620	≧ 18	≦ 320	≦ 302

UNS S32205

0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	(Hv)	(HB)
≧ 450	≧ 655	≧ 25	―	≦ 293

UNS S31803

0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度
0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	(Hv)	(HB)
≧ 450	≧ 620	≧ 25	―	≦ 293

示例

	0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	(Hv)	(HB)
	0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度
熱軋板 16mm^t	563	780	35	―	222
冷軋板 2mm^t	630	828	28	253	―

耐腐蝕性

與SUS 304和SUS 316L等普通奧氏體不銹鋼相比，NAS 329J3L具有極佳的耐局部腐蝕性(耐點(diǎn)腐蝕性、耐抗縫隙腐蝕性、耐抗應(yīng)力腐蝕開(kāi)裂性)。在耐酸腐蝕性能方面，在低濃度區(qū)間呈現(xiàn)良好的耐腐蝕性。

耐點(diǎn)腐蝕性能和耐縫隙腐蝕性能

鋼種	臨界點(diǎn)腐蝕溫度 (℃)	臨界縫隙腐蝕溫度 (℃)
NAS 329J3L	50	25
SUS 316L	10	0℃以下

臨界點(diǎn)腐蝕溫度和臨界縫隙腐蝕溫度
試驗(yàn)條件：ASTM G48 method D in 6% FeCl₃ + 1% HCl，試驗(yàn)時(shí)間：72小時(shí)

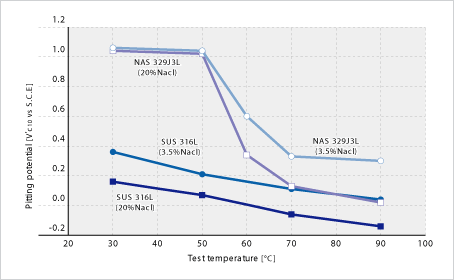

Image: 點(diǎn)蝕電位(試驗(yàn)條件：依據(jù)JIS G0577，但試驗(yàn)溶液采用3.5、20%Nacl水溶液)

耐應(yīng)力腐蝕開(kāi)裂性能

鋼種	試驗(yàn)條件
鋼種	20% 108℃	25% 110℃	30% 115℃	42% 142℃
NAS 329J3L	○	○	×	×
SUS 304	×	×	×	×
SUS 316L	○	×	×	×

試驗(yàn)方法：U型彎曲試樣，沸騰20～42%MgCl2 水溶液，試驗(yàn)時(shí)間：300小時(shí)
○：未開(kāi)裂
×：腐蝕開(kāi)裂

耐酸腐蝕性能

鋼種	試驗(yàn)條件
	硫酸 80℃						鹽酸 80℃
	5%	10%	20%	40%	60%	80%	0.1%	1.0%	2.0%	3.0%
NAS 329J3L	< 0.1	0.1	3.3	250.5	263.1	90.4	< 0.1	< 0.1	19.0	51.5
SUS 316L	1.1	2.9	20.1	291.3	72.0	11.1	< 0.1	2.5	6.7	13.5

朔性加工性

在1150～950℃溫度范圍內(nèi)NAS 329J3L的強(qiáng)度與SUS 430相當(dāng)。而溫度低于900℃時(shí)，強(qiáng)度會(huì)急劇上升，所以應(yīng)加以注意。熱加工后，必須進(jìn)行固溶處理。
由于與SUS 304相比屈服強(qiáng)度高，延伸率小，在冷加工時(shí)請(qǐng)加以注意。

焊接性

NAS 329J3L的焊接與標(biāo)準(zhǔn)奧氏體不銹鋼一樣，可采用TIG焊接、MIG焊接以及手工電弧焊。
焊條要使用329J3L專用焊料，無(wú)需進(jìn)行預(yù)熱和后熱。

熱處理

固溶處理溫度為1020～1100℃，熱處理后必須急冷。冷卻速度應(yīng)盡量快，必須縮短暴露于脆化溫度范圍(475℃脆性溫度范圍、σ脆性溫度范圍)的時(shí)間。

酸洗

酸洗使用硝酸和氫氟酸混合液。由于與SUS 304相比，NAS 329J3L的氧化皮會(huì)稍難以去除，因此，可在酸洗前進(jìn)行短時(shí)間堿浸泡，或者如有可能對(duì)其進(jìn)行噴丸處理則更加有效。

用途

廣泛用作化學(xué)裝置用材料。也可應(yīng)用于海水淡化成套設(shè)備、海水泵等海水環(huán)境，造紙成套設(shè)備、化學(xué)品油輪、排煙脫硫裝置等，以及強(qiáng)度和耐腐蝕性要求較高的橋梁等。
