化學(xué)成分
UNS S32760
|
|
C
|
Si
|
Mn
|
P
|
S
|
Ni
|
Cr
|
Mo
|
N
|
Cu
|
W
|
PRE*
|
|
最小
|
―
|
―
|
―
|
―
|
―
|
6.0
|
24.0
|
3.0
|
0.20
|
0.50
|
0.50
|
40
|
|
最大
|
0.030
|
1.00
|
1.00
|
0.030
|
0.010
|
8.0
|
26.0
|
4.0
|
0.30
|
1.00
|
1.00
|
―
|
* PRE = %Cr + 3.3x%Mo + 16x%N
EN 1.4501 *
|
|
C
|
Si
|
Mn
|
P
|
S
|
Ni
|
Cr
|
Mo
|
N
|
Cu
|
W
|
PRE*
|
|
最小
|
―
|
―
|
―
|
―
|
―
|
6.0
|
24.0
|
3.0
|
0.20
|
0.50
|
0.50
|
―
|
|
最大
|
0.030
|
1.00
|
1.00
|
0.035
|
0.015
|
8.0
|
26.0
|
4.0
|
0.30
|
1.00
|
1.00
|
―
|
* PRE = %Cr + 3.3x%Mo + 16x%N
* EN 10088-2
耐腐蝕性
與SUS 304、SUS 316L等普通奧氏體不銹鋼以及NAS 329J3L(UNS S32205)、NAS 64等雙相不銹鋼相比，NAS 75N具有更佳的耐局部腐蝕性(耐點腐蝕性、抗縫隙腐蝕性)和耐酸腐蝕性。

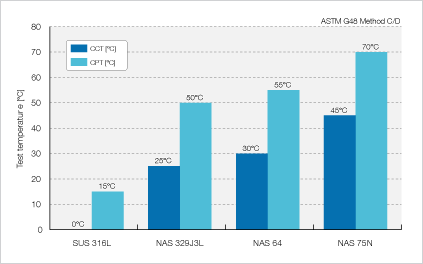

耐點腐蝕性能和耐縫隙腐蝕性能
耐酸腐蝕性能
對各種酸的耐腐蝕性(試驗時間：24小時)
|
|
濃度
|
溫度
|
腐蝕速度(CPT)
|
|
NAS 75N
|
NAS 64
|
NAS 329J3L
|
SUS 316L
|
|
H2SO4
|
10%
|
沸騰
|
1.45
|
3.64
|
3.70
|
19.70
|
|
HCl
|
1%
|
沸騰
|
0.01
|
0.03
|
5.41
|
6.94
|
|
HNO3
|
60%
|
沸騰
|
0.06
|
0.08
|
0.11
|
0.17
|
|
H3PO4
|
80%
|
沸騰
|
3.90
|
4.99
|
5.52
|
25.00
|
|
CH3COOH
|
80%
|
沸騰
|
< 0.01
|
< 0.01
|
< 0.01
|
< 0.01
|

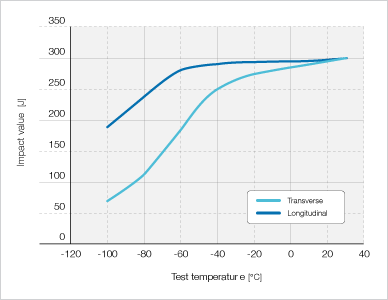

朔性加工性
由于與SUS 304相比屈服強度、延伸率小，在冷加工時應(yīng)加以注意。
焊接性
請將焊道間溫度控制在100℃以下，以抑制金屬間化合物的生成。無需預(yù)熱。請使用UNS S32760專用焊料。
熱處理
固溶處理溫度為1080℃～1120℃(要求符合ASTM標(biāo)準(zhǔn)時，1100℃以上)，熱處理后必須急冷。冷卻速度應(yīng)盡量快，必須縮短暴露于脆化溫度范圍(475℃脆性溫度范圍、σ脆性溫度范圍)的時間。
酸洗
酸洗使用硝酸和氫氟酸混合液。由于與SUS 304相比，NAS 75N的氧化皮會稍難以去除，因此，可在酸洗前進(jìn)行短時間堿浸泡，或者如有可能對其進(jìn)行噴丸處理則更加有效。
用途
化工設(shè)備、化學(xué)品船、海水淡化設(shè)備、海水泵等。
