好看的课外书,大主宰天蚕土豆小说,有声

日本冶金NAS NW276板材、圓棒【NAS NW276現(xiàn)貨】

發(fā)布時(shí)間:2024-04-29 19:08:11 | 瀏覽次數(shù)：

NAS NW276——與Hastelloy^® C-276相匹敵的合金——是為Ni-Cr-Mo合金，在氧化性、還原性環(huán)境下均具有極佳的耐腐蝕性。此合金通過減少C、Si含量，控制受熱部的抑制熱影響區(qū)碳化物析出，提高了耐腐蝕性。基于這一特性，廣泛應(yīng)用于化工成套設(shè)備等惡劣環(huán)境。本公司可供應(yīng)合金現(xiàn)貨：圓棒、板材、鍛件、特殊尺寸可訂貨！

化學(xué)成分

NW 0276

	C	Si	Mn	P	S	Ni	Cr	Mo	Fe	Co	W	V
最小	―	―	―	―	―	―	14.5	15.0	4.0	―	3.0	―
最大	0.010	0.08	1.0	0.04	0.03	殘	16.5	17.0	7.0	2.5	4.5	0.35

UNS N10276

	C	Si	Mn	P	S	Ni	Cr	Mo	Fe	Co	W	V
最小	―	―	―	―	―	―	14.5	15.0	4.0	―	3.0	―
最大	0.010	0.08	1.0	0.04	0.03	殘	16.5	17.0	7.0	2.5	4.5	0.35

物理性能

比熱(J/kg?K)		436
電阻率(μΩ?cm)		130.0
熱傳導(dǎo)率(W/m?K)		10.8
熱擴(kuò)散率(m2/s)		2.8 x 10^-6
平均熱膨脹系數(shù)(10^-6/℃)	20–100℃	12.2
	20–200℃	12.5
	20–300℃	12.9
	20–400℃	13.2
	20–500℃	13.6
縱向彈性模量(MPa)		21.1 x 10⁴
剛性模量(MPa)		80.8 x 10⁴
強(qiáng)磁性		無(wú)
熔點(diǎn)(℃)		1325-1369

機(jī)械性能

NW0276

0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度 (HRB)
≧ 275	≧ 690	≧ 40	―

UNS N10276

0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度 (HRB)
≧ 283	≧ 690	≧ 40	≦ (100)

示例

	0.2%屈服強(qiáng)度 (N/mm²)	抗拉強(qiáng)度 (N/mm²)	延伸率 (%)	硬度 (HRB)
熱軋鋼材 14mm^t	372	763	71	83
冷軋鋼材 12mm^t	319	738	76	83
冷軋鋼材 2mm^t	366	785	61	86

耐腐蝕性

耐點(diǎn)腐蝕性能

合金	臨界點(diǎn)腐蝕溫度(CPT)
合金	6%FeCl₃ + 1%HCl 水溶液 (ASTM G48 方法C)	Green death溶液
NAS NW276	> 120℃	> 120℃
NAS 254N	80℃	80℃
NAS 329J3L	50℃	45℃
SUS 316L	10℃	25℃

抗縫隙腐蝕性能

合金	臨界點(diǎn)腐蝕溫度(CCT)
合金	6%FeCl₃ + 1%HCl 水溶液 (ASTM G48 方法D)	Green death溶液
NAS NW276	100℃	110℃
NAS 254N	40℃	45℃
NAS 329J3L	25℃	30℃
SUS 316L	< 0℃	< 0℃

試驗(yàn)條件：

1) ASTM G48 方法C：試驗(yàn)時(shí)間72小時(shí)
2) ASTM G48 方法D：試驗(yàn)時(shí)間72小時(shí)，使用多齒夾子形成縫隙
3) Green death 溶液浸泡：試驗(yàn)時(shí)間24小時(shí)，試驗(yàn)溶液 7%H₂SO₄ + 3%HCl + 1%FeCl₃ + 1%CuCl₂，縫隙腐蝕試驗(yàn)使用多齒夾子形成縫隙

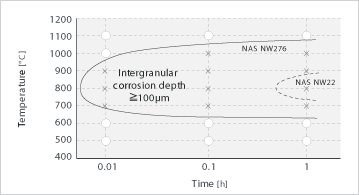

耐晶間界腐蝕性

Image: 耐晶間界腐蝕性

試驗(yàn)條件：ASTM G28 方法A
試驗(yàn)時(shí)間24小時(shí)，沸騰50%H₂SO₄ - Fe₂ (SO₄)₃水溶液

耐酸腐蝕性能

試液	溫度 (℃)	濃度 (%)	腐蝕速度(g/m2?hr)
試液	溫度 (℃)	濃度 (%)	NAS NW276	NAS 254N*	NAS 329J3L*	SUS 316L
H₂SO₄	80	5	0.02	0.02	0.00	1.10
		10	0.03	0.02	0.14	2.92
		20	0.04	1.16	3.33	20.1
		40	0.06	1.78	250.5	291.3
		60	0.08	1.86	263.1	72.0
		80	0.03	2.82	90.4	11.1
	沸騰	5	0.10	1.43	0.61	5.45
		10	0.16	2.49	3.30	18.0
		20	0.33	6.18	76.2	108.7
		40	1.44	21.0	271.7	297.8
HCl	80	0.1	0.00	0.00	0.00	0.01
		1.0	0.02	0.00	0.01	2.45
		2.0	0.03	3.15	19.0	6.66
		3.0	0.33	12.8	51.5	13.6
	沸騰	0.1	0.00	0.00	0.00	0.01
		1.0	0.23	0.13	4.82	6.32
		2.0	0.91	27.8	56.7	33.6
		3.0	1.64	54.2	145.2	69.1

試驗(yàn)條件：試驗(yàn)時(shí)間24小時(shí)

腐蝕速度單位由g/m2?h換算成mm/y
mm/y = g/m2?h × 8.76/d (d為密度)
[d] NAS NW276：8.90g/cm3, NAS 254N：8.06g/cm3, NAS 329J3L：7.80g/cm3, SUS 316L：7.98g/cm3

* NAS 254N：23Cr-25Ni-5.5Mo-0.2N (超級(jí)奧氏體不銹鋼)

* NAS 329J3L：22.5Cr-5.3Ni-3.2Mo-0.16N (雙相不銹鋼)

抗應(yīng)力腐蝕開裂性能

合金	MgCl₂濃度(下段為沸點(diǎn)℃)
合金	20% (108)	25% (110)	30% (115)	35% (126)	38% (134)	42% (142)
NAS NW276	○	○	○	○	○	○
NAS 254N	○	○	○	○	○	○
NAS 329J3L	○	○	×	×	×	×
SUS 316L	○	×	×	×	×	×

試驗(yàn)條件：
用沸騰MgCl₂水溶液浸泡，試驗(yàn)時(shí)間300小時(shí)、使用U型彎曲試樣
○：未開裂
×：應(yīng)力腐蝕開裂

焊接性

可適用使用與不銹鋼一樣的常規(guī)焊接方法。焊料請(qǐng)使用同質(zhì)金屬的焊料。焊接后不必進(jìn)行熱處理。

熱處理

固溶處理溫度為1150～1170℃，熱處理后必須急冷。

用途

熱交換器、離心分離機(jī)、干燥機(jī)、反應(yīng)槽、制鹽成套設(shè)備、排煙脫硫裝置
