機械性能
室溫機械性能
0.2%屈服強度
(N/mm2)
|
抗拉強度
(N/mm2)
|
延伸率
(%)
|
硬度
(HRB)
|
|
≧ 205
|
≧ 520
|
≧ 30
|
≦ 170
|

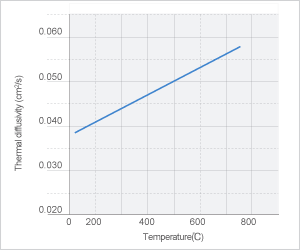

NAS H840的熱擴散率的溫度依賴性

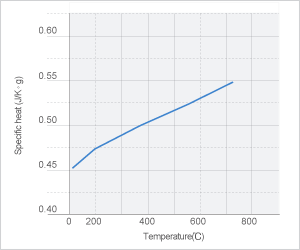

NAS H840的比熱的溫度依賴性

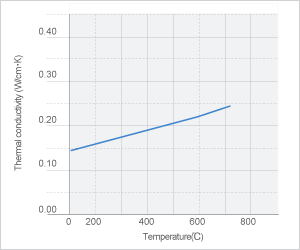

NAS H840的熱傳導率的溫度依賴性
高溫強度

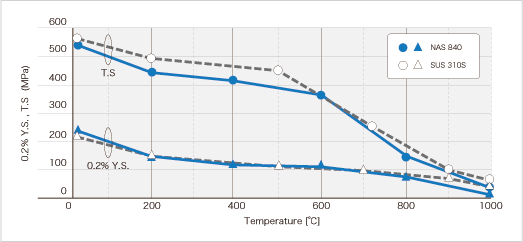

NAS H840的0.2%屈服強度與抗拉強度的溫度依賴性
耐酸腐蝕性能

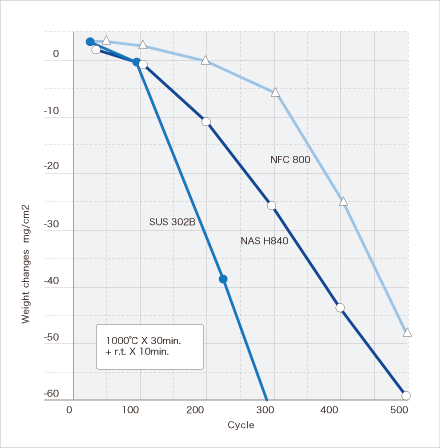

各種合金的循環(huán)氧化性(重量變化)
耐腐蝕性
|
|
試驗I
|
試驗II
|
|
20% NaCl + 1% Na2Cr2O7 (boiled for 330 hr)
|
30% MgCl2 (boiled for 110 hr)
|
|
NAS H840
|
No SCC
|
No SCC
|
|
NCF800
|
No SCC
|
No SCC
|
|
SUS316
|
SCC
|
SCC
|
|
SUS304
|
SCC
|
SCC
|
焊接性
NAS H840具有良好的焊接性。在等離子焊接后的彎曲試驗和30%拉伸試驗中未開裂。
輻射率

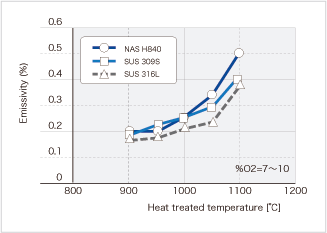

加熱溫度對各種合金輻射率的影響(在LGp燃燒爐中保持5分鐘)
