機(jī)械性能

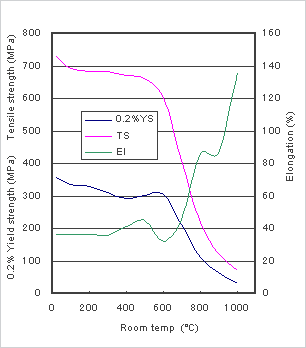

室溫機(jī)械性能
JIS G4902 / NCF 601
0.2% 屈服強(qiáng)度
(N/mm2)
|
抗拉強(qiáng)度
(N/mm2)
|
延伸率
(%)
|
硬度
|
|
(HV)
|
(HB)
|
|
≧ 195
|
≧ 550
|
≧ 30
|
―
|
―
|
ASTM B168 / UNS N06601
0.2%屈服強(qiáng)度
(N/mm2)
|
抗拉強(qiáng)度
(N/mm2)
|
延伸率
(%)
|
硬度
|
|
(HV)
|
(HB)
|
|
≧ 205
|
≧ 550
|
≧ 30
|
―
|
―
|
EN10095 / 2.4851
0.2%屈服強(qiáng)度
(N/mm2)
|
抗拉強(qiáng)度
(N/mm2)
|
延伸率
(%)
|
硬度
|
|
(HV)
|
(HB)
|
|
≧ 205
|
500-750
|
≧ 30
|
―
|
≦ 220
|
|
|
0.2%屈服強(qiáng)度
(N/mm2)
|
抗拉強(qiáng)度
(N/mm2)
|
延伸率
(%)
|
硬度
|
|
(HV)
|
(HB)
|
|
熱軋板
|
―
|
―
|
―
|
―
|
―
|
|
冷軋板
|
385
|
763
|
40
|
197
|
―
|
高溫特性
耐酸腐蝕性能

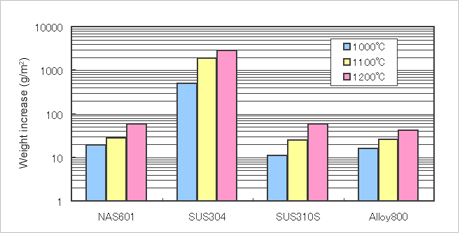

各溫度下連續(xù)100小時(shí)氧化試驗(yàn)的結(jié)果

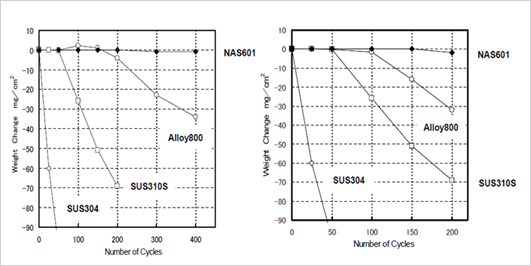

NAS 601對反復(fù)氧化環(huán)境的耐氧化特性性優(yōu)于SUS 310S、Alloy800。最適合用在反復(fù)加熱、冷卻的環(huán)境。
試驗(yàn)周期：試驗(yàn)溫度保持30分鐘→冷卻10分鐘為一個(gè)周期。
疲勞特性

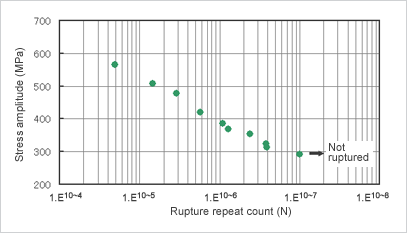

下圖為NAS 601 1.5mmt材在室溫下的疲勞性能的一個(gè)示例。供試驗(yàn)的材料為研磨表面樣品，0.2%屈服應(yīng)力459MPa，抗拉強(qiáng)度777MPa，拉伸率36%。
熱處理
NAS 601不屬于沉淀析出硬化合金，因此，不能通過熱處理進(jìn)行時(shí)效硬化。冷加工后溫度達(dá)到900℃左右時(shí)，材料發(fā)生軟化，如果需要材料具有高溫強(qiáng)度時(shí)，建議在1100～1200℃的溫度下進(jìn)行固溶熱處理。
此時(shí)冷卻方法采用水冷，根據(jù)板厚不同，也可采用空冷。但是，為了避免碳化物析出，建議在500～800℃溫度范圍時(shí)盡可能快冷。
朔性加工性
NAS 601比較容易進(jìn)行熱加工。加熱溫度為1150～1200℃，熱加工溫度為1050～1200℃，簡單加工可在850℃以下進(jìn)行。在650～850℃溫度范圍內(nèi)會(huì)發(fā)生開裂，請務(wù)必避開在此溫度區(qū)間進(jìn)行加工。
關(guān)于熱加工后的冷卻，為了避免碳化物析出，建議在500～800℃范圍時(shí)提高冷卻速度。
NAS 601具有極佳的冷加工性，可與SUS 310S、Alloy800一樣進(jìn)行加工。
|
|
杯突值(mm)
|
L.D.R.
|
圓錐杯突試驗(yàn)值
|
|
NAS 601
|
11.7
|
2.18
|
2.18
|
|
SUS 304
|
12.4
|
2.15
|
2.15
|
|
SUS 310S
|
12.2
|
2.12
|
2.12
|
|
Alloy 800
|
11.4
|
2.18
|
2.18
|
焊接性
NAS 601的焊接與標(biāo)準(zhǔn)奧氏體不銹鋼一樣，可采用TIG焊接、MIG焊接以及手工電弧焊。坡口加工最好使用機(jī)械切削，U、V型坡口角度盡量要大。此時(shí)，表面污染對加工質(zhì)量的影響極大，所以要特別注意焊接部位的清潔。
切削性
由于Ni含量較高，NAS 600的切削性比奧氏體不銹鋼較差。切削時(shí)雖然可用高速鋼工具，但應(yīng)盡量使用超鋼工具，將推進(jìn)速度調(diào)慢，加大切削深度。車床加工目標(biāo)推進(jìn)速度如下。
-
高速鋼工具 1050-1350 mm/min
-
超鋼工具 3000-5250 mm/min
切削后進(jìn)行焊接或熱處理時(shí)，必須將潤滑油清除干凈。
用途
馬弗爐、料桶等加熱爐構(gòu)件、工業(yè)熱處理爐構(gòu)件、特殊玻璃熔解爐構(gòu)件、汽車電熱塞部件、汽車尾氣傳感器外罩材料等
