久久福利导航网站_十八禁啪啦拍无遮拦视频免费_欧美大胆老熟妇乱子伦视频_亚洲精品a成人在线_亚洲春色AV专区在线无码播放_国产大乳自慰在线观看_成人毛片女人十八毛片免费_亚洲欧美日韩视频高清专区_一级做a爰片免费_无码中文字幕加勒比精品

化學(xué)成分

JIS H4551 / NW6002

	C	Si	Mn	P	S	Ni	Cr	Mo	Co	W	Fe	B
最小	0.05	―	―	―	―	―	20.5	8.0	0.5	0.2	17.0	―
最大	0.15	1.0	1.0	0.040	0.030	殘	23.0	10.0	2.5	1.0	20.0	0.010

ASTM B435 / UNS N06002

	C	Si	Mn	P	S	Ni	Cr	Mo	Co	W	Fe	B
最小	0.05	―	―	―	―	―	20.5	8.0	0.5	0.2	17.0	―
最大	0.15	1.00	1.00	0.04	0.03	殘	23.0	10.0	2.5	1.0	20.0	―

SAE AMS 5536

	C	Si	Mn	P	S	Ni	Cr	Mo	Co	W	Fe	B
最小	0.05	―	―	―	―	―	20.50	8.00	0.50	0.20	17.00	―
最大	0.15	1.00	1.00	0.040	0.030	殘	23.00	10.00	2.50	1.00	20.00	0.010



物理性能

比熱(J/kg?K)		434
電阻率(μΩ?cm)		113
熱傳導(dǎo)率(W/m?K)		10.9
平均熱膨脹系數(shù)(10-6/℃)	25–200℃	13.9
	25–400℃	14.5
	25–600℃	15.0
	25–800℃	15.9
	25–1000℃	16.7
縱向彈性模量(MPa)		19.5 x 104
強(qiáng)磁性		無
熔點(diǎn)(℃)		1290-1365



機(jī)械性能

室溫機(jī)械性能

JIS H4551 / NW6002

0.2%屈服強(qiáng)度 (N/mm2)	抗拉強(qiáng)度 (N/mm2)	延伸率 (%)	硬度
			(HV)	(HR)
≧ 245	≧ 660	≧ 35	―	―

ASTM B435 / UNS N06002

0.2%屈服強(qiáng)度 (N/mm2)	抗拉強(qiáng)度 (N/mm2)	延伸率 (%)	硬度
			(HV)	(HR)
≧ 240	≧ 655	≧ 35	―	―

SAE AMS 5536

0.2%屈服強(qiáng)度 (N/mm2)	抗拉強(qiáng)度 (N/mm2)	延伸率 (%)	硬度
			(HV)	(HR)
≧ 310	≧ 724	≧ 35	―	―



	0.2%屈服強(qiáng)度 (N/mm2)	抗拉強(qiáng)度 (N/mm2)	延伸率 (%)	硬度
				(HV)	(HR)
熱軋板 6mmt	388	772	40	―	204
冷軋板 1.2mmt	369	777	45	183	―

沖擊值

	時(shí)效處理?xiàng)l件	試驗(yàn)溫度(℃)	沖擊值(J/cm2)
固溶處理材料	成品狀態(tài)	-196	138
		-78	162
		室溫	184
固溶處理后時(shí)效處理材料	816℃ for 50 hr	室溫	53
	816℃ for 150 hr	室溫	45
	816℃ for 500 hr	室溫	41

高溫強(qiáng)度

高溫特性

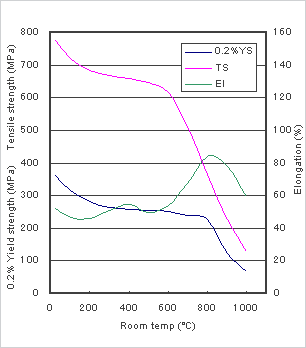

高溫短時(shí)間拉伸試驗(yàn)

蠕變斷裂試驗(yàn)結(jié)果

SAE AMS 5536

試驗(yàn)溫度(℃)	試驗(yàn)負(fù)荷(MPa)	斷裂時(shí)間(hr)	斷裂伸長(zhǎng)(%)
816	110	24	8

示例

	試驗(yàn)溫度(℃)	試驗(yàn)負(fù)荷(MPa)	斷裂時(shí)間(hr)	斷裂伸長(zhǎng)(%)
熱軋板 35t	816	110	63	76
熱軋板 12t	816	110	77	97
冷軋板 3t	816	110	93	79
冷軋板 1.2t	816	110	67	74



朔性加工性

可成形性

下表為NAS HX(板厚1.5mm，固溶處理，No.2B精加工材料)的可成形性試驗(yàn)結(jié)果。

杯突值(mm)	極限拉伸比
10.3	2.10

可彎曲性

下面為NAS HX(板厚3mm，固溶處理，No.28B精加工材料)的彎曲試驗(yàn)結(jié)果。彎曲半徑為 2t(t為公稱板厚)，彎曲角度為180°。



熱處理

NAS HX的推薦固溶處理溫度為1149℃～1177℃。(1149℃～1177℃為SAE AMS5536中規(guī)定的固溶處理溫度。)
為了抑制析出物生成，熱處理后必須急冷。

朔性加工性

NAS HX推薦熱加工溫度范圍為982～1177℃。

NAS HX很容易進(jìn)行冷加工。但與標(biāo)準(zhǔn)奧氏體不銹鋼相比，加工時(shí)需要施加更大的力度。

不管是任何加工工藝，為了獲得良好的蠕變性能，加工后必須先進(jìn)行固溶處理然后才能使用。

焊接性

NAS HX具有良好的焊接性，與標(biāo)準(zhǔn)奧氏體不銹鋼一樣，可進(jìn)行TIG焊接、MIG焊接以及手工電弧焊。

用途

燃?xì)鉁u輪的燃燒缸、補(bǔ)燃器錐管以及其它各種部件、加熱爐的風(fēng)扇、轉(zhuǎn)筒、拖盤、金屬件以及其它各種部件等。
