久久福利导航网站_十八禁啪啦拍无遮拦视频免费_欧美大胆老熟妇乱子伦视频_亚洲精品a成人在线_亚洲春色AV专区在线无码播放_国产大乳自慰在线观看_成人毛片女人十八毛片免费_亚洲欧美日韩视频高清专区_一级做a爰片免费_无码中文字幕加勒比精品

化學成分

NAS 625

	C	Si	Mn	P	S	Ni	Cr	Mo	Al	TI	Fe	Co	Nb
最小	―	―	―	―	―	58.0	20.0	8.0	―	―	―	―	3.15
最大	0.01	0.50	0.50	0.015	0.015	―	23.0	10.0	4.0	4.0	5.0	1.0	4.15

NAS 625

	C	Si	Mn	P	S	Ni	Cr	Mo	Al	TI	Fe	Co	Nb
最小	―	―	―	―	―	58.0	20.0	8.0	―	―	―	―	3.15
最大	0.01	0.50	0.50	0.015	0.015	―	23.0	10.0	4.0	4.0	5.0	1.0	4.15



物理性能

比熱(J/kg?K)		410
電阻率(μΩ?cm)		1.29
熱傳導率(W/m?K)		9.8
平均熱膨脹系數(shù)(10-6/℃)	20–100℃	12.8
縱向彈性模量(MPa)		20.4 x 104
剛性模量(MPa)		78.8 x 104
強磁性		無
熔點(℃)		1290-1350



機械性能

室溫機械性能

ASTM B443 Grade 1  NAS 625

	0.2%屈服強度 (N/mm2)	抗拉強度 (N/mm2)	延伸率 (%)	硬度 (HRB)
冷軋板、帶材	≧ 414	≧ 827	≧ 30	―
熱軋板(70mm以下)	≧ 379	≧ 758	≧ 30	―
冷軋板(9.5mm以下)	≧ 379	≧ 758	≧ 30	―

ASTM B443 Grade 2  NAS 625

0.2%屈服強度 (N/mm2)	抗拉強度 (N/mm2)	延伸率 (%)	硬度 (HRB)
≧ 276	≧ 690	≧ 30	―

JIS G4902 NCF625

	0.2%屈服強度 (N/mm2)	抗拉強度 (N/mm2)	延伸率 (%)	硬度 (HRB)
大于0.5mm小于3.0mm	≧ 415	≧ 830	≧ 30	―
大于3.0mm小于70mm	≧ 380	≧ 760	≧ 30	―

JIS G4902 NCF625

0.2%屈服強度 (N/mm2)	抗拉強度 (N/mm2)	延伸率 (%)	硬度 (HRB)
≧ 275	≧ 690	≧ 30	―



	0.2%屈服強度 (N/mm2)	抗拉強度 (N/mm2)	延伸率 (%)	硬度 (HRB)
熱軋板 11mmt	407	826	62	HB 201
冷軋板 2.5mmt	392	832	57	HV 197

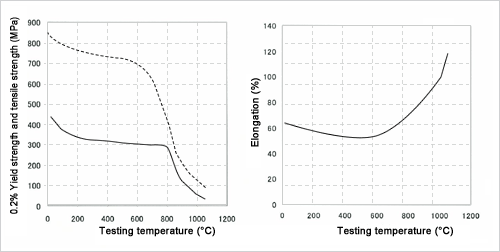

高溫強度



耐腐蝕性

試驗條件：浸泡時間24小時，試驗溶液7%H₂SO₄ + 3%HCL + 1%FeCl₃ + 1%CuCl₂
使用多齒夾子形成縫隙



焊接性

NAS 625不適于氧氣乙炔焊接，但其它焊接方法可采用，焊接性與SUS 304基本相同。對焊接凝固裂紋的敏感性高于SUS 304，低于SUS 310。

用途

化工成套設備、核電站、海洋設備、噴氣飛機發(fā)動機部件、飛機材料、熱處理爐材料、蒸發(fā)器等。
